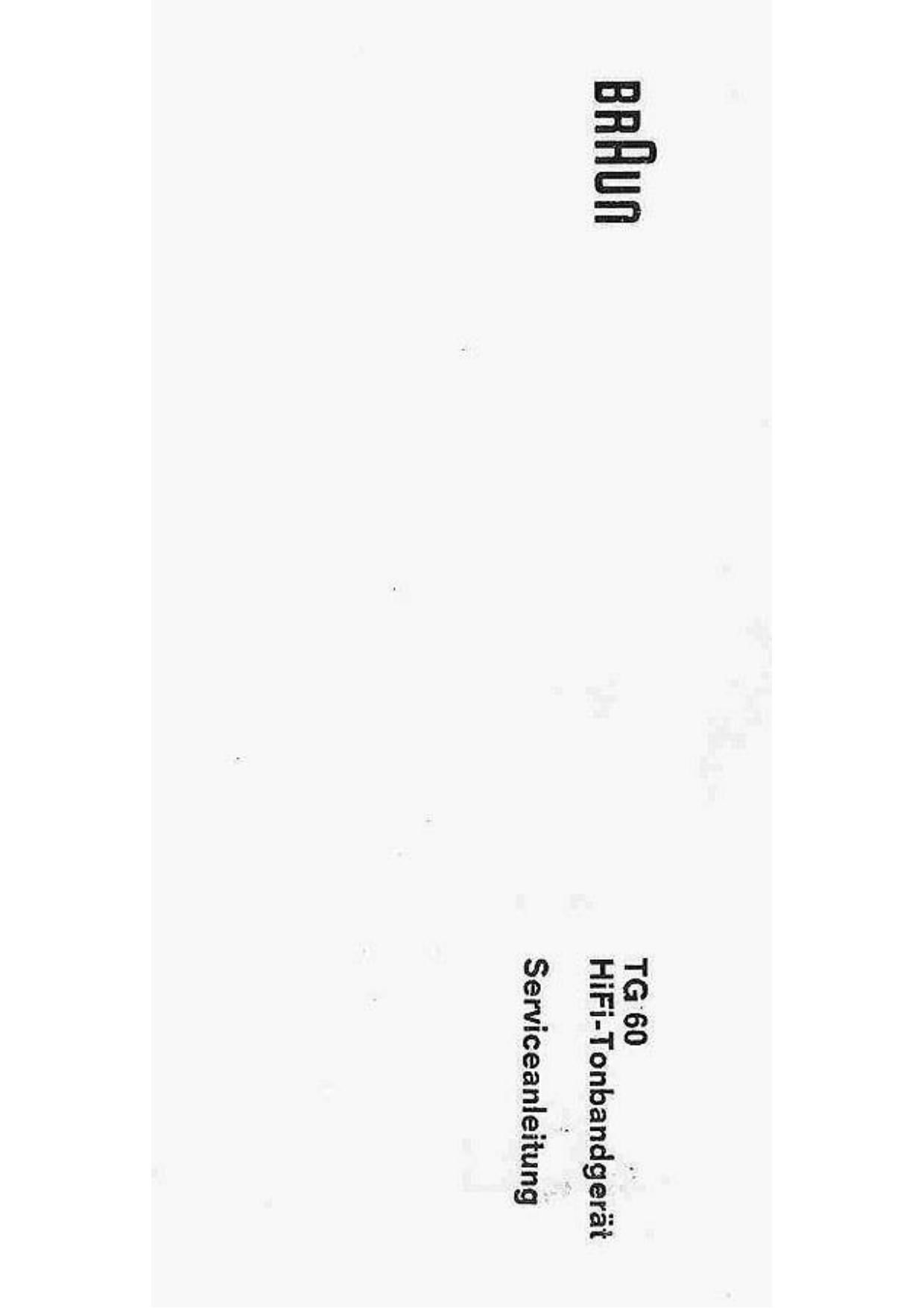

Braun TG 60 Service Manual

This is the 26 pages manual for Braun TG 60 Service Manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 26
left right
Braun TG 60 Service Manual

Extracted text from Braun TG 60 Service Manual (Ocr-read)


Page 2

l.

regnnisches Konzegt

1.2

Maegan: schgr Aufbau

Das Laurwerk des Ta 60 wind von drei Motoren angeCrieben. Hiervon ertfillen zwei Motor: die Funk-
tion des Wickelns und eln polumschaltbarer Hysterese-Synchronmotor die des Bandtransporces. Alle
Motors 51nd AuBenlfiutermctere der F1rma Pabst. Die Bandseschwindigkei: von 9.5) bzw. 19,05 emf:

rgibc sich dutch Einachalten der 12- bzw. h-poligen Stinderwicklung des pendelsedzmpften Fon-
ambors. Die Polumschalcbarkeic gnranbiert cine prazise Verdoppluns der Bandgescnwindigkeit. Die

ickelmobore 31nd nutenlose Ronrliurer. Der gezogene Hickelmocor wind durch ein elektrisches
Drehmoment leicht abgebremst, um eLnen saubezen und fasten Bandwickel zu Erhalben. Auch 1m ge-
bremsten Zustand lauren die Wickelmotore ahne Polrucken.

Tonmcbor, auswechselbarer Kopftrxger, Andruckmechanik und alle'Handfuhrungselemente bllden zuaam-
men mit exner stabilen auflercke sine vollstfindige Baueinhelt. Hierdurcn wird elne einuandrreie
Band£Uhrung 5ew§hr1eisbet. Eln Mumetallblech schirmc das scarende Motorstreufeld ab. Be: normalem
Variant wird der Andruckarm mic einem Elektromagneten um einen restgelescen Hinkelbeurag zur fon-
welle hin geacnwenkz. Dadurch drUckt die Gummlrolle, die am Andruckarm m1: elner Gabelfeder be-
restig: 15:. das Tonband an die Tonwelle. Die dabei aurtretenden Krarte, beding: durch den An-
schlag aer Gummirolle, warden von den stabilen Tcnmotorlagern aufgenommen. Das axial: Spiel der
Tonuelle wtrd durch ein Gegenlaser autgehoben. Der Andruckarm sorgt m1: zwei Andruckbolzen Mr
eine gut: Umschlinsuns der ronkfipre und ferner, bet schnellem Vor- und RUcklauf, {fir das Abheben
des Bandes van den K5pfen. Eine Abachirmung fur den Wiedergabekopr 15: am Andruckarm befesclg:
und wlrd bei angezogenem Magnecen an den Kopr angelegt. Wihrend des BetrLebes heb: der Bremalfirc-
magnet die Bandbremsen von der Bremsfliche ab. Wind die stop- bzw. aus-Fasce sedrflckt, 5311: der
Magnet ab, die Bremsreder bewegc fiber ein Rebelsystem die Bandbremsen an die Bremsfliche, und die
Mature warden sebremsc. Die durch die Anordnung der Bremsen bedingce Servo-Nirkung trézt zu Ver-
maidung von Bandschleilen bei.

Lher den Nhlhebel Hit-d den Bandzug seregelt und der Bandendschalter beim Ablaulen des Bandes Von
der Spule betirigt. Laur: das Tonband fiber den Fflhlstirt, so rurt der aurcreCende Bandzug gegen
cine Foderkraf: eine Drehbewegung des Fflhlhebels hervor und schlieat den Bandendschalter. Der Mit-
nehmerstift das Fahlhebels bewegt gleicnzeitig den Bandzughebel gegen die Kraft esner einstellba-
ren Zusfeder. Das an der Bandrolle des Bandzughebels bereszigte Andruckband umschlingt, fiber dem
Bremsband liegend, die Bremsfliche des Hickelmotors und a: semi: cine zusitzliche Bremswirkung
aus. Nimmc der Bandzus ab, lest sich das Andruckband tester um die Bremsfliche. die sezcgene
Bandspule wind acarker nbgebremst, der Bandzug steigt an. Bei zu groBem Bandzug ist der Vorgang
umsekehrt. so daB stats ein konstanter Bandzug gewahrleistet ist. Das dreistellige Bandzfinlwerk
wird fiber einen Gummirlemen vom rechcen Hickelmotor angstrieben.

Egegtrisgner Aufbau

Der alektrlsche Tail des Sarita: 15:, ahnlich Hie der mechaniache, in etnzelne Bauateine aufgc-
gliederc. Dies: Bausteine 51nd Jewell: dureh Lbsen van 2, max. R. Schrauben austauschbar. Sie
setzen sich zusammen an: zwei achaltungsmiaig getrennben Niedergabeverstfirkern. zwei Aurnahmever-
Starkern, dem Neczcail, dar Relaisplatte und den Oszillatorbausteln. Die Aussteuerunssanzeige er-
tolgt fiber awei nebeneinander ansoordnebe. kombinierte Drahspulmeswerke. Die Unschaltung "aufnah-
me. RUcklaur und Vorlauf" ertolst fiber fielals, die von den Mikroschaltern, fiber die Drucktasten
betazigu. gesteuert warden. Die Einstellungen. dig an den einzelnen Bausteinen vorzunehmen 51nd.
tannen nach Abnehmen der Bodenplacte, dutch 1n den Eauateinen angebracnta Bohrungen leichc zugéng-
itch gemachz. vergenommen warden.

Der tar beide Kanfile genuinsama Lfisehgenerator kann wahlweise fiber den Betriebawahlscnaltsr ant
beide Kamila einzeln als auch auf beide Kanfile zusammen aeschaltet Herden, so can scwohl beLde
Spuren einzaln m1: monauralen Autzeichnungen beleg: warden kfinnen. als auch Stereo-Autnahmen mas-
lich 31nd. sin sosenanncer Synchronisacionskopf zur Autnahue von Steuerimpulsen (Dis-Verconung)
kann leicht nachbriglieh an den Kopttriger betestlgt werden.
