EW

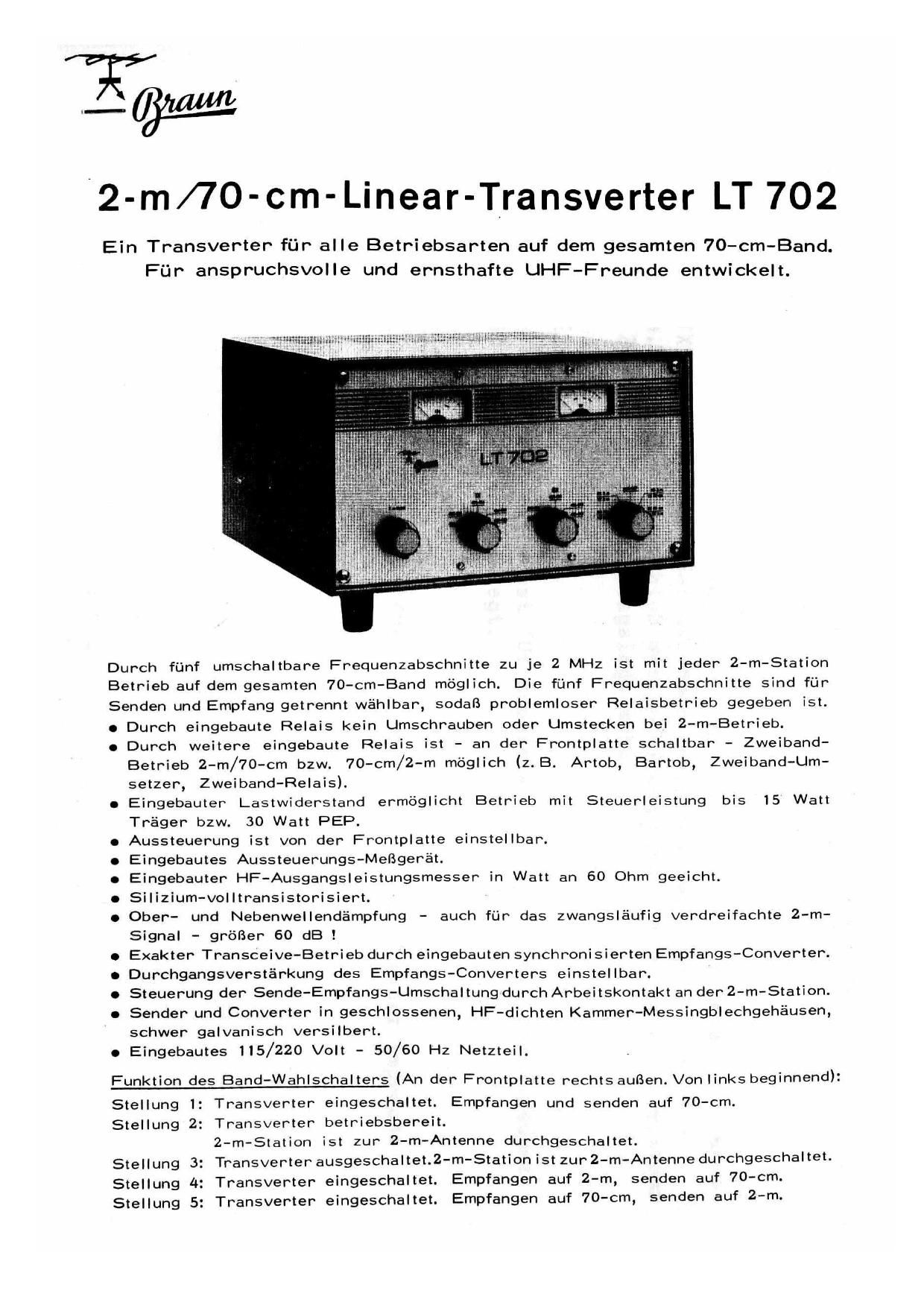

2-m/70-cm-Linear-Transverter LT 702
Ein Transverter fUr alle Betriebsarten auf dem gesamten 70-cm-Band.
Fijr anspruchsvolle und ernsthafte UHF-Freunde entwickelt.
Durch funf umschahbare Frequenzabschnitte Zu je 2 MHz ist mit jeder Z-m-Station
Betrieb auf dem gesamten 70-cm-Band méglich. Die fUnf Frequenzabschnitle sind fflr
Senden und Empfang getrenn! wéhlbar, sodafl problemloser Relaisbetrieb gegeben isl.
Durch eingebaute Relais kein Umschrauben oder Umstecken bei Z-m-Betrieb.
Durch weitere eingebaute Relais is! - an der Frontplatte schaltbar - Zweiband-
Betrieb 2-m/70-cm bzw. 70-cm/2-m méglich (z. B. Artob, Bartob, Zweiband-Um-
setzer, Zweiband-Relais).
Eingebauter Lastwiderstand errnéglicht Betrieb mit Sleuerleistung bis 15 Walt
Trager bzw. 30 Watt PEP.
Aussteuerung isl von der Fromplatte einstellbar.
Eingebaules Aussleuerungs-Mefigeréit.
Eingebauter HF-Ausgangsleistungsmesser in Wan an 60 Ohm geeicht.
SiIizium-volIrransistorisiert.
Ober- und Nebenwellendampfung - auch fIJr das zwangsléufig verdreifachte Z-m-
Signal - grbBer 60 dB !
Exakter Transceive-Betri eb durch eingebauten synchronisierten Empfangs-Converter.
Durchgangsversta'rkung des Empfangs-Converlers einstellbar.
Steuerung der Sende-Empfangs-Umschaltung durch Arbeitskontakt an derZ-m-Sation.
Sender und Converter in geschlossenen, HF-dichten Kammer-Messingblechgehéusen,
schwer galvanisch versilbert.
Eingebautes 115/220 Volt - 50/60 Hz Netzteil.
Funktion des Band-Wahlschaners (An der Frontplatte rechtsauflen. Von Iinksbeginnend)3
Stellung 1: Transverter eingeschaltet. Empfangen und senden auf 70-cm.
Stellung 2: Transverter belriebsbereit.
2-m-Slalion ist zur Z-m-Amenne durchgeschaltet.
Stellung 3: Transverlerausgeschaltet.2-m-Station istzur2-m-Antennedurchgeschaltet.
Stellung 4: Transverter eingeschaltet. Empfangen auf 2-m, senden auf 70-cm.
Stellung 5: Transverter eingeschaltet. Empfangen auf 70-cm, senden auf Z-m.
