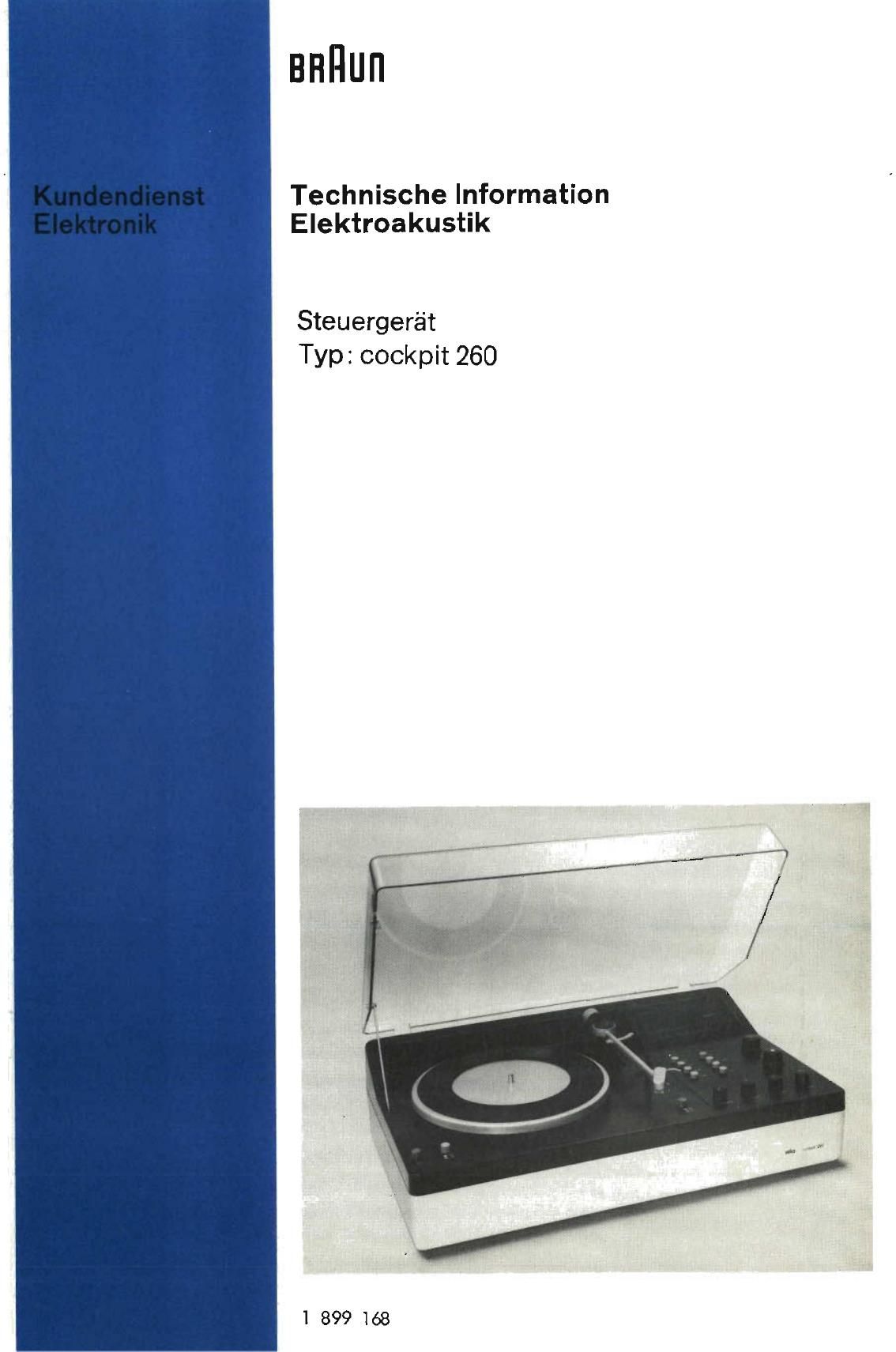

Braun cockpit 260 Service Manual
This is the 36 pages manual for Braun cockpit 260 Service Manual.
Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.
Extracted text from Braun cockpit 260 Service Manual (Ocr-read)
Page 11
BBHUfl
Kundendienst Elektronik Typ: cockpit 260
Serviceunterlagen Blatt Nr.: 9
Der Laulsldrkesfeller mil Beschalfung bewirk! efne gehérrichtige Tiefenanhebung. Uber C 507 bzw. C 407 is! der Schleifer
des Laulsnirkesfellers mif der Basis vom T 503 bzw. T 403 verbunden. An den Kollekfor Tst dos Klungregelnerzwerk geschalref
und mir C 5l5 bzw. C 4l5 an die Basis von T 504 bzw. T 404 gekoppeh. Die Balunceregelung erfolgf Uber die Gegenkopplung
Tm Emitter.
Am Kollekfor des TransTsTors T 504 bzw. T 404 wird die Steuerspcmnung FUr den Endverstdrker abgenummen.
NF-Endversmrker
Der Endverstdrker ist ein dreistufiger gleichsiromgekoppelter Versffirker mi? quasi-kompTementifirsymmelrischer Endstufe. Die TrcnsTsro-
ren T 702 und T 703 orbeilen oTs Spqnnungsversl'drker, der die Komplementtir-Tronsisforen T 704 und T 705 ansfeuerl. Diese bewir-
ken eine gegenphasige Ansfeuerung der Endfrunsismren T 706 und T 707. Uber den Kondensmor C 709 wird das NF-Ausgungssignul
ausgekoppellv Der NTC 7T7, der auf dem KUhlkfirper dar EndlransTsforen monfiefi isf, bewirkt eTne Stabilisierung des Ruhestromes
der Treiber- und Endstufentransisvoren gegenUber Tempermurschwunkungen
Die Gegenkopplung vom KoHekior des Endlransismrs T 709 uber R 708 In den Emitter des Eingangshcnsisfors T 702 siabilisien
die Mittenspannung und reduziert den Klirrfaktor.
Am Ausgung des Versrfirkers wird die Ausgongsspannung uber einen Spannungsleiler der Kopfiwérerbuchse zugefuhrt, Uber einen mit
der Kapfhbrerbuchse gekoppelten Schaher wird durch Einsfecken des Kopfhbrersteckers in besfimmter Richfung der Lautsprecher abge-
schahel. WTrd der Stacker um 180° gedrehT eingesfeckt, so liegt die Ausgungsspannung an Kopflnbrer und Laursprecher.
Neizteil
DGS Nerzreil is? auf die Nerupannungen H0, 130, 220 Und 240 V umschultbar.
Der vemendete Netzlransformutor zeichnel sich uufgrund seine-s Blechschnilts und seiner nTedrTgen Ausmagnelisierung durch geringe
magnetische Streuung aus .
Die Sekunddrwicklung mi) einam GraeTz-GTeichrichler und den dazugektsrigen Ladekondensaroten lieferl die Berriebsspannung fUr
die Endsfufen. Alle anderen Baugruppen des Gerlifes efialren ihre Versorgungsspannung aus einer den Ludekondensamren nuchge-
Schulfefen Spannungsstabilisierung.
1899168
