Barthe Rotofluid Brochure

Extracted text from Barthe Rotofluid Brochure (Ocr-read)

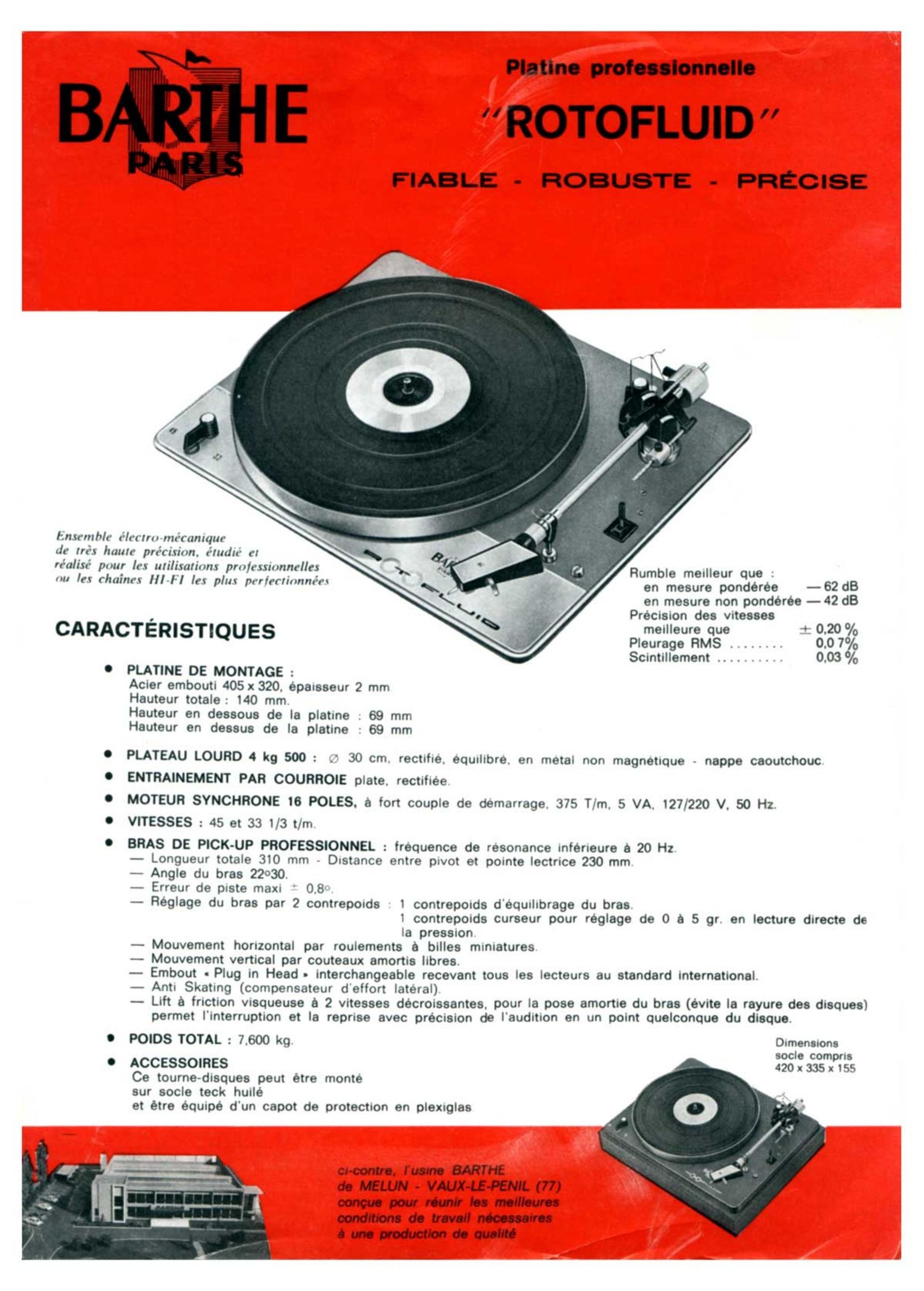

Page 1

hnsrmh/v (-™Irr'lm nu-˜ramqm'
Jr "(-5 haulc-˜ pn-˜risiun. r-˜ludn" (I
n-˜alisr-˜ [mm [vs ulilimliuns pruh-ssumntlles
nu let rhuim's III-˜I-™I In plm prrlrrriunm-˜m

CARACTERISTIQUES

Putin. profusionnclle

-ROTOFLUID-

FIABLE - ROBUSTE - PRECISE

Rumble mellleur que ;
en mesure ponderée -62 dB
en mesure non pondérée -- 42 dB
PréClSlon des vitessea

mellleure que -™* 0.20 °/o
Pleurage HMS ........ 0.0 7%
Scmtlllement .. . . V , . , . 0.03 %

PLATINE DE MONTAGE :
Acier emboutl 405x 320. epalsaeur 2 mm
Hauteur totale: 140 mm

Hauteur en dessous de la platlne . 69 mm
Hauteur en dessus de la platlne - 69 mm

PLATEAU LOURD 4 kg 500 : ' 30 cm. rectlhe. eQUIllbfe. en metal non magnethue ~ nappe caoutchouc
EN-˜I-™RAINEMENT PAR COURROIE plate. rectlhee

MOTEUR SYNCHRONE 16 POLES. a fort couple de demarrage. 375 T/m. 5 VA. 127/220 V. 50 Hz.
VIIESSES : 45 e! 33 1/3 t/m

BRAS DE PICK-UP PROFESSIONNEL : frequence de resonance unferleure a 20 Hz
- Longueur totale 310 mm - Dnstance entre plvot et pomte lectnce 230 mm

- Angle du bras 220300

- Erreur de piste max: ' 0.8

- Reglage du bras par 2 contreponde l contrepouds d'equullbrage du bras

l contrepouds curseur pour réglage de 0 a 5 gr en lecture dlrecte de
la pressnon

- Mouvement horizontal par roulements a bllles mlnlatures

- Mauvement vertlcal par couteaux amoms Inbres,

- Embout - Plug In Head - interchangeable recevant mus les lecteurs au standard lnternatlonal.
- Ant: Skatlng (compensateur d-˜effort lateral)

- Lift 3 frlctlon vusqueuse a 2 vulesses dĂ©crorssanles. pour la 9088 amome dU bf-œ (Ă©VltG '3 rayure d98 discuss)
permet l'lnterruptlon et la reprlse avec prĂ©cueion de I'audmon en un point QUOICODQUO -˜10 (-œ8000-˜

POIDS TOTAL : 7,600 kg

ACCESSOIRES

Ce towne-dusques peut Ă©tre mome
sur socle teck hullé

et Ă©tre Ă©quupe-˜ d'un capo! de protectlon en plexlglas

Dlmenalons
socle compns
420 x 335 x 155

Cu-oormo, lusmo BARYHE

do MELUN ~ VAUX-LLPENIL (77)
ooncuc pow rem" In mementos
condahom do naval ntcusmros

a uno producraon do quaint

Page 2

ms; AI IENTION !
.___::: -.» COAXIALE

PRISE 0m V°U8 POWBI recevoir votre platlne ROTOFLUID avec un cordon de Puck-up
4Q senocm; Ă©quipe avec la ou les fiches correspondent aux modeles ci-contre.

.3
? FICHFS BANANFS

CELLULES MAGNETIoues LES PLUS UTILIsEEs
PARMI LES PHONOCAPTEURS REFERENCES

1° La SHURE M 44-7 équupée d'un diamant sphérlque compatible 17 m:-
crons. I'un des meilleurs lecteurs sur le marché mondial. rapport
qualite/prix

20 La SHURE M 55-E correspond a la precedente. mats avec dramant
ellipthue.

3" La SHURE M 75 fart partne des prestigteux mod'eles de la serie V 15
Elle s-˜utilise avec une pressuon recommendĂ©e infĂ©rieure a 1 g e-t
Jusqu'a 1,5 9. Elle dont Ă©tre exclusivement montee sur dee bras de
pick-up de haute qualité en liaison avec un préamplificateur ayant un
gaun correspondant aux tensaons delivrées

4 La SHURE M 75 E. semblable a la précédente. mans avec duamant
elliptique

Nous offrons Ă©galement une selection des merlleurs phonocapteurs
magnétrques des differentes marques du marché International. dont Ia Irsre
hgure Sur nos tanfs

it? 9,5,;5 *5; RREAMRLIFICATEUR STEREO BARTHE

~ . {as De dimensions réduites. a été réalisé pour étre fixe sous les tables de leca

-˜! .w.-˜ _ t . , - .
ture On peut utuhser amsu les platunes Hl-FI equupées d on lecteur magne-
tnque. avec des amplis ou postes de radio prévus pour une cellule piezo a

- sma' eleve

Alrmentatlon 115-230 volts alt

'30 " -˜5 "-˜ 3-˜ Consornmation .......... V V .. r 2 VA
Correction RIAA . t 0.5 dB
Amplificateur sur 1 KHz . V . . ..... r . ..... ' , t 42 d8
Facteur de distorsion .-˜ . . ........................... < 0.5 %
Tension de sortie max . . V 5 V
Impedance d'entre-™e 47 Kohm

CLEAN RECORD

- hqunde antistatuque

- nettOIe et prolonge la we des dusques
- amehore l'audmOn

- s'utuluse en prolectton directe

- ou en recharge dans les systemes a brosse reserve"

PRESSl-DISQUES

Petr! appareul, brevete, pOur regler Ia presenon des bras du puck-up e1
opérer le réglage suuvant les lecteure utilises. (Inutile p0ur Ia Rotofluid
BARTHE dont Ia lecture de pressmn est directe)
