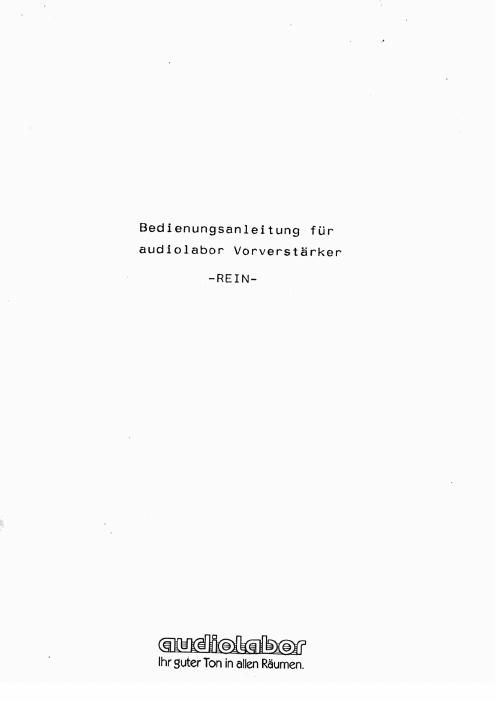

Bedienungsanleitung fUr
audiolabor Vorverstfirker
-REIN-
Nachdem Sie nun stulzer Bes:tzer eines RUDIDLABDR Vurverstérker REIN
gewurden 51nd, lessen Sie sich einiqe Txps und Anregungen zur nptimalen
Ein-und Rufstellung geben:
® ©® ©
© © OQ©
1 2 3 6 4 5
© © © @
©© ©©©© ©©
g: @©©©@@ 00ch0
@O @ @©©°©@@@Q Q©
7 8 9 10 111213 14 15 16
FUNKTIDNSHINNEISE
1. Phono-Level
iur Anpassung der unterschiedlichen Tonabnehmer-Lautstérken
an andere Tonquellen.
2. Recurd-Schalter:
Dient zum Selektieren der Tanquelle, die zur Aufnahme geuflnscht
wird.
3. Wiedergabe-Schalter:
Dient zum Selektieren der geuflnschten Wiedergabe-Tonquelle.
4. Lautstérke-Regler:
Einstellung der qewunschten Niedergabe-Lautstérke.
5. Level-Schalter:
Einstellung der gewunschten Hiedergabe-Verstérkung und zur
Verinderung der Rechts-Links~Ba1ance.
6. LED: ,
Anzeige des Betriebszustands.
7. Netzgeréte-Euchse:
Vur dem Einstecken des separaten Tischnetzgerfits in die Stack-
dasa, Stacker an der Rackseite des Eeréts einstecken und fest
verschrauben.
B. Cinchausgénge:
Zwei Paar Cinchausgénge fur zwei Paar HDnDEndstufen uder mit
Adapter als Knpfhfirer-Ausgang.
9. Canon-Auagénge:
Fur symetrischen Oder asymetrischen Betrieb. Auf Wunsch auch
mit Einschalt-Spannung fur Aktiv-Boxen.
1B.Tape l: Aufnahme-Buchse
11.Tape 2: Aufnahme-Buchse
12.Tape l: Wiedergabe-Buchse
13.Tape 2: Niedergabe-Buchse
l4.Linear-Eingang 1 his 3:
Fur anhpegel-fluellen.
15 Erd-Polklemme {fir Phonabetrieb.
6.Phuna-E1ngang:
Die Parallel-Buchsen sind zur Aufnahme van uhmschen uder kapazi-
tiven Adapter-Stackern vorhanden. Hier kann das Tonabnehmer-System
optimal angepasst warden.
