Alpine PDX M12 Owners Manual

Extracted text from Alpine PDX M12 Owners Manual (Ocr-read)


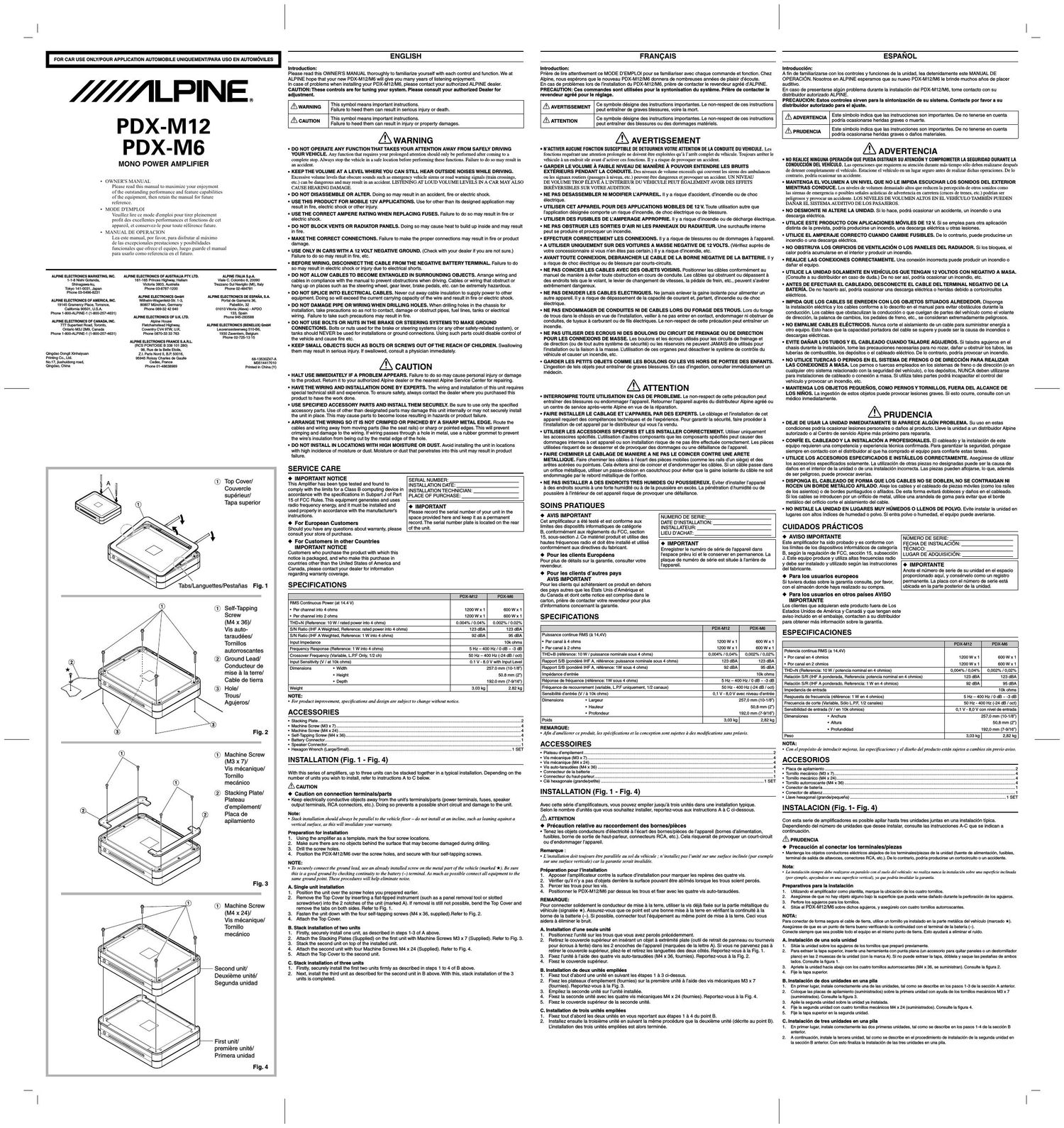

Page 1

TYPICAL SYSTEM CONNECTIONS/CONNEXIONS TYPIQUES DU SYSTEME/CONEXIONES TIPICAS DEL SISTEMA [English] q Center Speaker (sold separately) r Front Left Speaker (sold separately) s Front Right Speaker (sold separately) t Rear Left Speaker (sold separately) u Rear Right Speaker (sold separately) v Subwoofer (sold separately) w RCA Extension Cable (sold separately) x Speaker Connector y Head Unit, etc. z Y-Adaptor (sold separately) 1 Fiber Optic Cable (sold separately) NOTES: Please observe the following when using Fiber Optic Cable.Do not coil the Fiber Optic Cable smaller than a 30 mm (1-3/16-™) radius. Do not place anything on top of the Fiber Optic Cable. [Français] q Haut-parleur central (vendu séparément) r Haut-parleur avant gauche (vendu séparément) s Haut-parleur avant droit (vendu séparément) t Haut-parleur arrière gauche (vendu séparément) u Haut-parleur arrière droit (vendu séparément) v Haut-parleur de sous-graves (vendu séparément) w Câble d-™extension RCA (vendu séparément) x Connecteur du haut-parleur y Unité principale, etc. z Adaptateur en forme de « Y » (vendu séparément) 1 Câble à fibre optique (vendu séparément) REMARQUES: Respecter les points suivants lors de l-™utilisation d-™un câble à fibre optique.Ne pas embobiner le câble à fibre optique avec un rayon inférieur à 30 mm. Ne rien placer sur le câble à fibre optique. [Español] q Altavoz central (vendido separadamente) r Altavoz delantero izquierdo (vendido separadamente) s Altavoz delantero derecho (vendido separadamente) t Altavoz trasero izquierdo (vendido separadamente) u Altavoz trasero derecho (vendido separadamente) v Altavoz de subgraves (vendido separadamente) w Prolongador eléctrico RCA (vendido separadamente) x Conector de altavoces y Unidad principal, etc. z Adaptador en forma de -œY- (vendido separadamente) 1 Cables de fibra óptica (vendido separadamente) NOTAS: Observe lo siguiente cuando utilice cables de fibra óptica.No bobine cables de fibra óptica más pequeños que un radio de 30 mm. No coloque nada encima del cable de fibra óptica. Fig. 12 Fig. 13 Fig. 11 Fig. 8 Fig. 5 Fig. 6 Fig. 9 Fig. 10 5 Speaker System/Système de 5 haut-parleurs/Sistema de 5 altavoces 2 Subwoofer System/Système de 2 haut-parleurs de sous-graves/Systema de 2 altavoces de subgraves 5.1 channel Speaker System/Système de haut-parleurs 5,1 cannaux/Sistema de altavoces 5,1 canales CONNECTIONS (Fig. 5 - Fig. 8) Before making connections, be sure to turn the power off to all audio components. Connect the yellow battery lead from the amp directly to the positive (+) terminal of the vehicle's battery. Do not connect this lead to the fuse block. CAUTION -—† Caution on connection terminals/parts Keep electrically conductive objects away from the unit-™s terminals/parts (power terminals, fuses, speaker output terminals, RCA connectors, etc.). Doing so prevents a possible short circuit and damage to the unit. To prevent external noise from entering the audio system. Locate the unit and route the leads at least 10 cm (3-15/16") away from the car harness. Keep the battery power leads as far away from other leads as possible. Connect the ground lead securely to a bare metal spot (remove any paint or grease if necessary) of the car chassis. If you add an optional noise suppressor, connect it as far away from the unit as possible. Your Alpine dealer carries various noise suppressors, contact them for further information. Your Alpine dealer knows best about noise prevention measures so consult your dealer for further information. a Power Supply Terminal b Fuse PDX-M12: 25A x 4 PDX-M6: 20A x 4 USE ONLY THE CORRECT AMPERE RATING WHEN REPLACING FUSES. Failure to do so may result in fire or electric shock. c Speaker Output Terminals Referring to -œCautions on speaker wire connections-, insert the speaker wire into the speaker connector, which is then inserted in the speaker output terminal. Notes: Fully insert the speaker connector to avoid poor connection, or the wire coming loose due to vehicle vibration, etc. The speaker connector can be connected either way, regardless of polarity indication. Do not connect speaker leads together or to chassis ground. d Remote Bass Control (Option) Connect the Remote Bass Control Unit (sold separately) to adjust the output level of the head unit and the input gain level of the unit. For more details, refer to -œm Input Gain Adjustment Control- of -œSWITCH SETTINGS- in the Owner-™s Manual. e RCA Input Jacks Connect these jacks to the line out leads on your head unit using RCA extension cables (sold separately). f Pre-Out Jacks These jacks provide a line level output. This is an ideal output for driving a second subwoofer amp. This output is full-range, and is not affected by the crossover. g Battery Connector Make the Battery, Remote Turn-on and Ground lead connections (as shown) to the Battery Connector. Insert Plug to Terminal 1. h Battery Lead (Yellow, sold separately) Be sure to add a a fuse as close as possible to the battery's positive (+) terminal. This fuse will protect your vehicle's electrical system in case of a short circuit. Refer to -œCautions on Power Wire connections.- i Remote Turn-On Lead (Blue/White, sold separately) Connect this lead to the remote turn-on or power antenna (positive trigger, (+) 12V only) lead of your head unit. j Ground Lead (Black, sold separately) Connect this lead securely to a clean, bare metal spot on the vehicle's chassis. Verify this point to be a true ground by checking for continuity between that point and the negative (-“) terminal of the vehicle's battery. Ground all your audio components to the same point on the chassis to prevent ground loops. Refer to -œCautions on Power Wire connections.- -—† Cautions on Power Wire connections The power wire cannot be connected until its end has been stripped. Below explains how to connect the stripped end of the power wire. Notes: Use the supplied hexagon screws for this connection. It is highly recommended that this be carried out by the dealer. If you make this connection yourself, ensure the connection is correct by following the instructions below carefully. Be sure to use the supplied hexagon screws for this connection. For safety reasons, connect the battery wire last. To prevent disconnection of the leads or dropping of the unit, do not carry the unit by the wire. Be sure to add a fuse as close as possible to the battery. Make sure to use a fuse of the correct rating for the power wire. 1. Check the wire gauge. Notes:4AWG/21 mm 2 is the minimum power and ground cable size that should be used to connect this amplifier. The length of these cables should not exceed 1 m to assure safe operation. If the length of the power and ground cables exceed 1 m, or if you connect more than one amplifier, a power distribution block should be used with 2AWG or 1/0AWG/33 mm 2 or 53 mm 2 power and ground cables depending on the length necessary. If in doubt, consult your dealer or Customer Support regarding correct wire gauge to use. 2. Strip back between 7-10 mm (9/32"-3/8") of the power wire's insulation to expose the conductor. Notes:If the length of the exposed conductor is too short, a poor connection may occur causing operation failure or sound interruption. Conversely, if the exposed conductor is too long, an electrical short-circuit may occur. 3. Loosen the unit's wire terminal hexagon screws, and insert the exposed conductor into the terminal and finally tighten to secure the connection. 4. Verify that the power wire is connected securely. -—† Cautions on speaker wire connections When you connect the speaker wire to the unit, you need to insert the speaker wire into the speaker connector. Below explains how to insert the speaker wire into the speaker connector. 1. Check the wire gauge. Notes:The available speaker wire gauge for this unit is 8AWG-16AWG/8 mm 2 - 13 mm 2. If in doubt, consult your dealer regarding correct wire gauge to use. 2. Strip back between 7-10 mm (9/32"-3/8") of the wire's insulation to expose the conductor. Notes:If the length of the exposed conductor is too short, a poor connection may occur causing operation failure or sound interruption. Conversely, if the exposed conductor is too long, an electrical short-circuit may occur. 3. Loosen fully the speaker plug's 2 hexagon screws using the hexagon wrench (small, supplied). 4. Insert fully the exposed conductor of the speaker wire into the wire terminal hole. Refer to Fig. 8. Note:Insert the speaker wire observing the +/-“ indications on the speaker connector. Insert the positive speaker wire into the positive speaker terminal, and the negative speaker wire into the negative speaker terminal. 5. Tighten the 2 hexagon screws using the hexagon wrench (small, supplied). CONNECTION CHECKLIST (Fig.10) Please check your head unit for the conditions listed below: (Fig. 10) a. The head unit does not have a remote turn-on or power antenna lead. b. The head unit's power antenna lead is activated only when the radio is on (turns off in the tape or CD Mode). c. The head unit's power antenna lead is logic level output (+) 5V, negative trigger (grounding type), or cannot sustain (+) 12V when connected to other equipment in addition to the vehicle's power antenna. If any of the above conditions exist, the remote turn-on lead of your PDX-M12/M6 must be connected to a switched power source (ignition) in the vehicle. Be sure to use a 3A fuse as close as possible to this ignition tap. Using this connection method, the PDX-M12/M6 will turn on and stay on as long as the ignition switch is on. If this is objectionable, a SPST (Single Pole, Single Throw) switch, in addition to the 3A fuse mentioned above, may be installed in-line on the PDX-M12/M6 turn-on lead. This switch will then be used to turn on (and off) the PDX-M12/M6. Therefore, the switch should be mounted so that is accessible by the driver. Make sure the switch is turned off when the vehicle is not running. Otherwise, the amplifier will remain on and drain the battery. A Blue/White B Power Antenna C Remote Turn-On Lead D To other Alpine components' Remote Turn-On Leads E SPST Switch (optional) F Fuse (3A) G As close as possible to the vehicle's ignition tap H Ignition Source CONNEXIONS (Fig. 5 -“ Fig. 8) Avant d'effectuer les connexions, vérifier que tous les composants audio sont hors tension. Connectez le conducteur jaune de la batterie provenant de l'amplificateur directement à la borne positive (+) de la batterie du véhicule. Ne pas le connecter au boîtier de fusibles. ATTENTION -—† Précaution relative au raccordement des bornes/pièces Tenez les objets conducteurs d-™Ã©lectricité à l-™Ã©cart des bornes/ pièces de l-™appareil (bornes d-™alimentation, fusibles, borne de sortie de haut-parleur, connecteurs RCA, etc.). Cela risquerait de provoquer un court-circuit ou d-™endommager l-™appareil. Pour éviter que des bruits extérieurs interfèrent avec le système audio. Installez l'appareil et acheminez les câbles à au moins 10 cm (3-15/16") de distance du faisceau de câbles de la voiture. Eloignez les câbles d'alimentation de la batterie le plus possible des autres câbles. Raccordez bien le fil de terre à un point métallique apparent (enlevez la couche de peinture ou de graisse si nécessaire) du châssis de la voiture. Si vous rajoutez un filtre antiparasites en option, raccordez-le le plus loin possible de l'appareil. Contactez votre revendeur Alpine pour plus de détails sur les divers filtres antiparasites disponibles. Consultez votre revendeur Alpine pour plus de détails sur les mesures de prévention contre les parasites. a Borne de l-™alimentation b Fusible PDX-M12: 25A x 4 PDX-M6: 20A x 4 UTILISER UNIQUEMENT DES FUSIBLES DE L-™AMPÉRAGE APPROPRIÉ. Il y a risque d-™incendie ou de décharge électrique. c Bornes de sortie du haut-parleur Insérez le câble du haut-parleur dans le connecteur du haut- parleur, laquelle s-™insère ensuite dans la borne de sortie du haut-parleur (reportez-vous à la section « Précautions lors de la connexion du câble du haut-parleur »). REMARQUE: Veillez à bien insérer le connecteur du haut-parleur afin d'éviter des pertes de connexion ou que le câble se débranche à cause des vibrations du véhicule, etc. Vous pouvez brancher le connecteur du haut-parleur dans les deux sens, indépendamment des indications de polarité. Jamais connecter les conducteurs de haut-parleur ensemble ou sur la terre du châssis. d Unité de commande des graves à distance (en option) Raccordez l-™unité de commande des graves à distance (vendue séparément) pour régler le niveau de sortie de l-™unité principale et le niveau de gain d-™entrée de l-™unité. Pour plus de détails, reportez- vous à la rubrique « m Contrôle du réglage du gain d-™entrée » de la section « REGLAGES DE COMMUTATEUR » du mode d-™emploi. e Prises d'entrée RCA Connecter ces prises aux conducteurs de sortie de ligne de l-™unité principale en utilisant les cables d-™extension RCA (vendus séparément). f Prises de sortie de préamplificateur La sortie du niveau de ligne se fait par ces prises. Cette sortie est idéale pour brancher un second amplificateur de sousgraves. Il s-™agit d-™une sortie à gamme de fréquences étendue et qui par conséquent n-™est pas affectée par le répartiteur. g Connecteur de la batterie Raccordez les fils de la batterie, les connecteurs de mise sous tension à distance et les connecteurs de mise à la terre (comme indiqué) au connecteur de la batterie. Insérez le connecteur dans la borne 1. h Conducteur de la batterie (jaune, vendu séparément) Assurez-vous d-™ajouter un fusible le plus près que possible de la borne positive (+) de la batterie. Ce fusible protégera le système électrique de votre véhicule au cas de court-circuit. Reportez- vous à la section « Précautions lors de la connexion du câble d-™alimentation ». i Conducteur de mise sous tension télécommandée (bleu/ blanc, vendu séparément) Connecter ce conducteur au conducteur de mise sous tension télécommandée ou au conducteur d'antenne électrique (déclencheur positif, (+) 12V seulement) de votre unité principale. j Conducteur de mise à la terre (noir, vendu séparément) Connecter ce conducteur sur un endroit propre et métallique du châssis du véhicule. Vérifier la mise à la terre en contrôlant le passage de courant continu entre ce point et la borne négative (-“) de la batterie du véhicule. Mettre à la terre tous les composants audio, au même point sur le châssis pour éviter des boucles de terre. Reportez-vous à la section « Précautions lors de la connexion du câble d-™alimentation ». -—† Précautions lors de la connexion du câble d-™alimentation Vous devez dénuder le câble d-™alimentation avant de le connecter. Veuillez trouver ci-dessous des explications concernant la connexion de l-™extrémité dénudée du câble d-™alimentation. Remarques : Utilisez les vis à six pans fournies pour effectuer cette connexion. Il est fortement recommandé de confier cette connexion au distributeur. Si vous réalisez vous-même cette connexion, suivez attentivement les instructions ci-dessous. Veillez à utiliser les vis à six pans fournies pour effectuer cette connexion. Pour des raisons de sécurité, raccordez le câble de la batterie en dernier. Pour éviter que les câbles ne se déconnectent ou que l-™unité ne tombe, veillez à ne pas tenir l'unité par le câble. Assurez-vous d-™ajouter un fusible le plus près possible de la batterie. Veillez à utiliser un fusible de l-™ampérage approprié pour la câble d-™alimentation. 1. Vérifiez l-™Ã©paisseur du câble. Remarques :Pour raccorder cet amplificateur, la taille du câble d-™alimentation et du câble de mise à la terre soit être de 4AWG/21 mm 2 minimum. La longueur de ces câbles ne doit pas dépasser 1 mètre afin d-™assurer un fonctionnement en toute sécurité. Si la longueur des câbles d-™alimentation et de mise à la terre est supérieure à 1 mètre ou si vous raccordez plusieurs amplificateurs, nous vous conseillons d-™utiliser un répartiteur muni d-™un câble d-™alimentation et d-™un câble de mise à la terre de 2AWG ou de 1/0AWG/33 mm 2 ou de 53 mm 2 selon la longueur nécessaire. Veillez à installer un fusible de l-™ampérage spécifié sur le câble d-™alimentation, à proximité de la borne positive de la batterie. En cas de doute, consultez votre revendeur ou le service client pour savoir quel type de câble utiliser. 2. Dénudez l-™isolation du câble d-™alimentation de 7 à 10 mm (9/32"-3/8") pour découvrir le conducteur. Remarques :Si le conducteur dénudé n-™est pas assez long, des pertes de connexion peuvent se produire et provoquer un dysfonctionnement ou l-™interruption du son. Au contraire, si le conducteur dénudé est trop long, un court-circuit électrique peut se produire. 3. Desserrez les vis à six pans de la borne du conducteur de l-™unité, puis insérez le conducteur dénudé dans la borne ; resserrez les vis pour fixer la connexion. 4. Assurez-vous que le câble d-™alimentation est correctement raccordé. -—† Précautions lors de la connexion du câble du haut-parleur Lorsque vous connectez le câble du haut-parleur à l-™unité, vous devez l-™insérer dans le connecteur du haut-parleur. Vous trouverez ci-dessous des explications concernant l'insertion du câble du haut- parleur dans le connecteur du haut-parleur. 1. Vérifiez l-™Ã©paisseur du câble. Remarques :L-™Ã©paisseur de câble du haut-parleur disponible pour cette unité est 8AWG-16AWG/8 mm 2 - 13 mm 2. En cas de doute, consultez votre revendeur pour savoir quel type de câble utiliser. 2. Dénudez l-™isolation du câble de 7 à 10 mm (9/32"-3/8") pour découvrir le conducteur. Remarques :Si le conducteur dénudé n-™est pas assez long, des pertes de connexion peuvent se produire et provoquer un dysfonctionnement ou l-™interruption du son. Au contraire, si le conducteur est trop long, un court-circuit électrique peut se produire. 3. Desserrez complètement les 2 vis à six pans de la pris du haut- parleur à l'aide de la clé hexagonale (petite, fournie). 4. Insérez complètement le conducteur dénudé du cable du haut- parleur dans lórifice de la borne du conducteur. Reportez-vous à la Fig. 8. Remarque :Insérez le câble du haut-parleur en respectant les indications +/-“ situées sur le connecteur du haut-parleur. Insérez le câble positif du haut-parleur dans la borne positive du haut-parleur et le câble négatif dans la borne négative. 5. Resserrez les 2 vis à six pans à l-™aide de la clé hexagonale\ (petite, fournie). REGLAGES DE COMMUTATEUR (Fig. 9) Avant d'effectuer les réglages 12 à 15 ci-après, retirez la vis à six pans (signalée -˜… dans le schéma) à l-™aide de la clé hexagonale (petite, fournie), puis ouvrez le couvercle des commandes. k Indicateur d-™alimentation Allumé lors de la mise en marche. Eteint lord de l-™extinction. l Commutateur sélécteur de gain d-™entrée Réglez ce commutateur selon le niveau de sortie de l-™unité principale.Réglez sur la position « 0,1 - 1,0 (V) » si le niveau de sortie de l-™unité principale est compris entre 0,1 V et 1,0 V. Réglez sur la position « 1,0 - 8,0 (V) » si le niveau de sortie de l-™unité principale est compris entre 1,0 V et 8,0 V. m Contrôle du réglage du gain d-™entrée Réglez le gain d-™entrée du PDX-M12/M6 sur la position minimale \ avec un CD dynamique comme source, puis augmentez le volume de l-™unité principale jusqu-™Ã  la distorsion du son. Réduire ensuite le volume d-™un pas (ou jusqu-™Ã  ce que le son ne soit plus distordu). Augmentez alors le gain de l-™amplificateur jusqu-™Ã  ce que le son des haut-parleurs se distorde. Réduire le gain petit à petit afin que le son se soit plus distordu pour obtenir un réglage du gain optimal. La plage de réglage du gain d-™entrée varie selon le réglage du commutateur de gain d-™entrée (reportez-vous au point l « Commutateur sélécteur de gain d-™entrée »). Réglage du commutateur sélécteur de gain d-™entrée (V) La plage de réglage (V) 0,1 - 1,0 0,1 - 1,0 1,0 - 8,0 1,0 - 8,0 n Commutateur sélecteur du mode filtre subsonique a) Réglez ce commutateur sur « OFF » pour pouvoir entendre (ou ressentir) les fréquences les plus basses. b) Réglez sur « 15 » pour réduire le contenu en dessous de 15 Hz. Cela permet aux plus petits caissons de graves (<10-, 25 cm) de reproduire le son avec moins de distorsion. c) Réglez sur « 30 » lors du raccordement de petites enceintes (sauf caissons de graves) qui ne sont pas sensées reproduire les fréquences en dessous de 30 Hz. Cela permet d-™Ã©viter de surcharger les petites enceintes par des fréquences qu-™elles sont incapables de reproduire. o Bouton de réglage de la fréquence de transfert (LP FILTER) Permet le réglage de la fréquence de transfert en tournant le bouton pour sélectionner une fréquence entre 50 et 400 Hz comme point de recouvrement. p Indicateur d'état Couleur de l-™indication État Solution Bleu Le circuit de l-™amplificateur est normal. Rose Le circuit de l-™amplificateur présente une anomalie. Un court-circuit électrique s-™est produit ou le courant d'alimentation est trop élevé. Éteignez la source d-™alimentation, puis éliminez la cause du problème. Mettez l-™unité sous tension, puis vérifiez que l-™indicateur passe au bleu. S-™il reste rouge, mettez l-™unité hors tension et consultez votre revendeur. La température ambiante est trop élevée. Faites baisser la température intérieure du véhicule à une niveau normal. L-™indicateur passe au bleu. La tension d-™alimentation est trop élevée. Utilisez la tension d-™alimentation appropriée. L-™indicateur passe au bleu. Liste de vérification des connexions (Fig.10) Prière de vérifier les points énumérés ci-dessous concernant l'unité principale: (Fig. 10) a. L'unité principale n'a pas de conducteur de mise sous tension télécommandée ou d'antenne électrique. b. Le conducteur d'antenne électrique de l'unité principale est seulement activé lorsque la radio est allumée (désactivé en mode cassette ou CD). c. Le conducteur d'antenne électrique de l'unité principale est une sortie de niveau logique (+) 5V, déclencheur négatif (de type mise à la terre) ou ne peut pas supporter (+) 12V lors de la connexion à un autre équipement en plus de l'antenne électrique du véhicule. Si un des points ci-dessus se présente, le conducteur de mise sous tension télécommandée du PDX-M12/M6 doit être connecté à une source d'alimentation commutée (allumage) du véhicule. S'assurer d'utiliser un fusible de 3A le plus près que possible de la prise d'allumage. En utilisant cette méthode de connexion, le PDX-M12/M6 est mis sous tension et restera allumé aussi longtemps que le commutateur d'allumage restera activé. Si ceci est inacceptable, en plus du fusible de 3A mentionné ci-dessus, un commutateur SPST (commutateur-disjoncteur unipolaire) doit être installé en ligne dans le conducteur de mis\ e sous tension du PDX-M12/M6. Ce commutateur est ensuite utilisé pour mettre sous (et hors) tension le PDX-M12/M6. Pour cette raison, prière de s'assurer que ce commutateur est accessible au conducteur. S'assurer que le commutateur est désactivé quand le véhicule est arrêté. Autrement, l'amplificateur restera activé et videra la batterie. A Bleu/Blanc B Antenne électrique C Conducteur de mise sous tension télécommandée D Aux conducteurs de mise sous tension télécommandée d'autres composants Alpine E Commutateur SPST (optionnel) F Fusible (3A) G Aussi près que possible de la prise d'allumage du véhicule H Source d'allumage CONEXIONES (Fig. 5 -“ Fig. 8) Antes de efectuar las conexiones, asegúrese de que apaga todos los componentes audio. Conecte el cable amarillo de la batería proveniente del amplificador directamente al terminal positivo (+) de la batería del vehículo. No conecte dicho cable al bloque de fusibles. PRUDENCIA -—† Precaución al conectar los terminales/piezas Mantenga los objetos conductores eléctricos alejados de los terminales/piezas de la unidad (fuente de alimentación, fusibles, terminal de salida de altavoces, conectores RCA, etc.). De lo contrario, podría producirse un cortocircuito o un accidente. Para evitar que entre ruido externo en el sistema de audio Coloque la unidad y pase los cables a 10 cm (3-15/16") por lo menos del conjunto de cables del automóvil. Mantenga los conductores de alimentación de la batería lo más alejados posible de otros cables. Conecte el conductor de puesta a tierra con seguridad a un punto metálico desnudo (si es necesario, elimine le pintura o la grasa) del chasis del automóvil. Si añade un supresor de ruido opcional, conéctelo lo más lejos posible de la unidad. Su proveedor Alpine dispone de varios supresores de ruido. Solicítele más información. Su proveedor Alpine conoce la mejor forma de evitar el ruido. Solicítele más información. a Terminal de la alimentación b Fusible PDX-M12: 25A x 4 PDX-M6: 20A x 4 UTILICE ÚNICAMENTE EL AMPERAJE CORRECTO CUANDO CAMBIE FUSIBLES. De lo contrario, puede producirse un incendio o una descarga eléctrica. c Terminales de salida del altavoz Según lo descrito en la sección -œPrecauciones sobre las conexiones del cable del altavoz-, inserte el cable del altavoz en el conector de altavoz que, después, se inserta en el terminal de salida del altavoz. NOTA: Inserte completamente el conector de altavoz para evitar pérdidas de conexión o que el cable se suelte por la vibración del vehículo, etc. El conector de altavoz se puede conectar en ambos sentidos: no es preciso tener en cuenta ninguna indicación de polaridad. Nunca conecte los cables de altavoz juntos o en el punto de tierra del chasis. d Control remoto de graves (opcional) Conecte la unidad de control remoto de graves (se vende por separado) para ajustar el nivel de la unidad principal y el nivel de ganancia de entrada de la unidad. Para obtener más información, consulte -œ m Control de ajuste de ganancia de entrada- en la sección -œAJUSTES DEL INTERRUPTOR- del Manual del propietario. e Clavijas RCA de entrada Conecte las mismas a los cables de salida de línea de su unidad principal utilizando cables de extensión RCA (vendidos por separado). f Clavijas de salida de preamplificador Las tomas proporcionan una salida de nivel en línea. Se trata de una salida idónea para conectar un segundo amplificador subwoofer. Esta salida admite todos los rangos y no se ve afectada por las frecuencias de cruce. g Conector de batería Realice las conexiones de los cables de batería, encendido remoto y toma de tierra (tal como se indica) al conector de batería. Inserte el conector en el terminal 1. h Cable de la batería (amarillo, vendido separadamente) Asegúrese de añadir un fusible tan cerca como sea posible del terminal positivo (+) de la batería. Este fusible protegerá el sistema eléctrico de su vehículo en caso de que se produzca un cortocircuito. Consulte -œPrecauciones sobre las conexiones del cable de alimentación-. i Cable para encendido remoto (azul/blanco, vendido separadamente) Conecte este cable al cable de encendido remoto o de antena eléctrica (disparador positivo (+) de 12V solamente) de su unidad principal. j Cable de tierra (negro, vendido separadamente) Conecte este cable con seguridad en un punto metálico expuesto, limpio, en el chasis del vehículo. Verifique que este punto es un verdadero punto de puesta a tierra comprobando si existe continuidad entre este punto y el terminal negative (-“) de la batería del vehículo. Conecte a tierra todos sus componentes audio en el mismo punto del chasis para prevenir bucles en la conexión a tierra. Consulte -œPrecauciones sobre las conexiones del cable de alimentación-. -—† Precauciones sobre las conexiones del cable de alimentación No es posible conectar el cable de alimentación si no se pela previamente su extremo. A continuación se detalla cómo conectar el extremo pelado del cable de alimentación. Nota: Utilice los tornillos hexagonales suministrados para realizar esta conexión. Se recomienda encarecidamente que ésta corra a cargo del distribuidor. Si decide realizar la conexión usted mismo, verifique que sigue con atención las instrucciones que se describen a continuación para garantizar una conexión correcta. Asegúrese de que utiliza los tornillos hexagonales suministrados para realizar esta conexión. Por motivos de seguridad, conecte el cable de la batería en último lugar. Para evitar la desconexión de los cables o que la unidad se caiga, no la sujete por el cable. No olvide añadir un fusible lo más cerca que sea posible de la batería. Asegúrese de que utiliza un fusible de la potencia adecuada para el cable de alimentación. 1. Verifique el tamaño del cable. Notas:4AWG/21 mm 2 es el tamaño mínimo del cable de tierra y de alimentación que se debe utilizar para conectar este amplificador. La longitud de estos cables no debe ser superior a un metro para que el funcionamiento sea seguro. Si la longitud de los cables de tierra y de alimentación es superior a 1 m, o si va a conectar más de un amplificador, debería utilizar un bloque de distribución con cables de tierra y alimentación de 2AWG ó 1/0AWG/33 mm 2 ó 53 mm 2, según la longitud necesaria. Cerciórese de que instala un fusible con la tensión de línea correcta en el cable de alimentación junto al polo positivo de la batería. Si no está seguro, póngase en contacto con el servicio de atención al cliente para saber qué tamaño de cable exacto debe utilizar. 2. Pele entre 7 y 10 mm (9/32"-3/8") del aislante del cable de alimentación para descubrir el conductor. Notas: Si la longitud del conductor descubierto es demasiado corta, podrían producirse pérdidas de conexión y provocar fallos de funcionamiento o interrupción del sonido. Por el contrario, si el conductor descubierto es demasiado largo, podría producirse un cortocircuito eléctrico. 3. Afloje los tornillos hexagonales del terminal del conductor de la unidad e inserte el conductor descubierto. Por último, apriete los tornillos para fijar la conexión. 4. Verifique que el cable de alimentación está conectado correctamente. -—† Precauciones sobre las conexiones del cable del altavoz Al conectar el cable del altavoz a la unidad, es necesario insertarlo en el conector de altavoz. A continuación se detalla cómo insertar el cable del altavoz en el conector de altavoz. 1. Verifique el tamaño del cable. Notas:El tamaño disponible del cable del altavoz para esta unidad es 8AWG-16AWG/8 mm 2 - 13 mm 2. Si no está seguro, póngase en contacto con su distribuidor para saber qué tamaño de cable exacto debe utilizar. 2. Pele entre 7 y 10 mm (9/32"-3/8") del aislante del cable para descubrir el conductor. Notas: Si la longitud del conductor descubierto es demasiado corta, podrían producirse pérdidas de conexión y provocar fallos de funcionamiento o interrupción del sonido. Por el contrario, si el conductor descubierto es demasiado largo, podría producirse un cortocircuito eléctrico. 3. Afloje completamente los 2 tornillos hexagonales de la toma del altavoz con ayuda de la llave hexagonal (pequeña, se suministra). 4. Inserte completamente el conductor descubierto del cable del altavoz en el orificio del terminal del conductor. Consulte la figura 8. Nota:Inserte el cable del altavoz teniendo en cuenta las indicaciones +/-“ de el conector de altavoz. Inserte el cable positivo del altavoz en el terminal positivo del altavoz y el cable negativo del altavoz en el terminal negativo del altavoz. 5. Apriete los 2 tornillos hexagonales con ayuda de la llave hexagonal (pequeña, se suministra). AJUSTES DEL INTERRUPTOR (Fig. 9) Cuando realice los ajustes 12-15 descritos a continuación, extraiga el tornillo hexagonal (señalado con -˜… en la ilustración) con ayuda de la llave hexagonal (pequeña, se suministra) y, a continuación, abra la cubierta de controles. k Indicador de alimentación Encendido Cuando el aparato está en marcha. Apagado Cuando el aparato está apagado. l Interruptor de selección de ganancia de entrada Ajuste este interruptor según el nivel de salida de la unidad principal. Ajústelo en la posición -œ0,1 - 1,0 (V)- cuando el nivel de salida de la unidad principal sea 0,1 - 1,0 (V). Ajústelo en la posición -œ1,0 - 8,0 (V)- cuando el nivel de salida de la unidad principal sea 1,0 V - 8,0 (V). m Control de ajuste de ganancia de entrada Ajuste la ganancia de entrada del PDX-M12/M6 en la posición mínima utilizando un CD dinámico como fuente, aumente el volumen de la unidad principal hasta que se distorsione el sonido. A continuación, reduzca el volumen 1 paso (o hasta que el sonido ya no esté distorsionado). Ahora, aumente la ganancia del amplificador hasta que el sonido de los altavoces vuelva a distorsionarse. Reduzca ligeramente la ganancia para que el sonido deje de distorsionarse y conseguir así el ajuste de ganancia óptimo. El ajuste de ganancia de entrada varía en función del ajuste del interruptor de selección de ganancia de entrada (consulte -œ l Interruptor de selección de la ganancia de entrada-). Ajuste del interruptor de selección de ganancia de entrada (V) Gama de ajuste (V) 0,1 - 1,0 0,1 - 1,0 1,0 - 8,0 1,0 - 8,0n Interruptor selector del modo filtro subsónico a) Ajuste este interruptor en -œOFF- para escuchar (o detectar) las frecuencias más bajas disponibles. b) Ajústelo en -œ15- para reducir el contenido por debajo de 15 Hz. Esto ayuda a que los subwoofer más pequeños (<10-, 25 cm) reproduzcan el sonido con menos distorsión. c) Ajústelo en -œ30- si los altavoces pequeños conectados (no subwoofer) van a reproducir graves bajos por debajo de 30 Hz. Esto evita que los altavoces más pequeños se anulen con frecuencias que no puedan reproducir de forma audible. o Botón de ajuste de frecuencia del filtro divisor (de frecuencias) (LP FILTER) Permite el ajuste de la frecuencia de cruce, girando el botón para seleccionar una frecuencia entre 50 y 400 Hz como punto de intersección. p Indicador de estado Color de la indicación Estado Solución Azul El circuito del amplificador es normal. Rojo El circuito del amplificador es anormal. Se ha producido un cortocircuito eléctrico o la corriente de alimentación es demasiado elevada. Apague la fuente de alimentación y elimine el motivo. Después, vuelva a encender la unidad y verifique el color del indicador ha cambiado a azul. Si sigue rojo, apague la unidad y póngase en contacto con su distribuidor. La temperatura ambiente es demasiado elevada. Disminuya la temperatura interior del vehículo hasta conseguir un nivel normal. El indicador de color cambiará a azul. El voltaje de la fuente de alimentación es demasiado elevado. Utilice el voltaje correcto de la fuente de alimentación. El indicador de color cambiará a azul. Lista de comprobación de conexiones (Fig.10) Por favor compruebe el estado de su unidad principal según las condiciones listadas a continuación: (Fig. 10) a. La unidad principal no tiene un cable de encendido remoto o de antena eléctrica. b. El cable de antena eléctrica de la unidad principal solamente está activado cuando la radio está encendida (desactivado en el modo de cinta o de CD). c. El cable de antena eléctrica de la unidad principal es una salida de nivel lógico (+) de 5V, disparador negativo (tipo de tierra), o no puede soportar (+) 12V cuando es conectado a otro equipo además de la antena eléctrica del vehículo. Si se observa una de las condiciones anteriores, el cable de encendido remoto de su PDX-M12/M6 se deberá conectar a una fuente de alimentación mediante interruptor (ignición) en el vehículo. Asegúrese de utilizar un fusible de 3A tan cerca como sea posible de esta llave de ignición. Empleando este método de conexión, el PDX-M12/M6 se encenderá y permanecerá encendido mientras el interruptor de ignición esté activado. Si existen objeciones a esta alternativa, en adición al fusible de 3A mencionado antes, se puede instalar en línea un interruptor SPST (polo simple, tiro simple) en el cable de encendido del PDX-M12/M6 . Este interruptor se utilizará entonces para encender (y apagar) el PDX-M12/M6 . Por lo tanto, el interruptor se deberá montar de forma tal que resulte accesible para el conductor. Asegúrese de que el interruptor esté apagado cuando el vehículo no esté en marcha. De lo contrario, el amplificador permanecerá encendido y agotará la batería. A Azul/Blanco B Antena eléctrica C Cable para encendido remoto D A los cables para encendido remoto de otros componentes Alpine E Interruptor SPST (opcional) F Fusible (3A) G Tan cerca como sea posible del contacto de encendido del vehículo H Fuente de encendido Wire Terminal/Borne de conducteur/ Terminal del conductor Wire/Conducteur/Conductor 7-10 mm (9/32" -3/8") A Speaker connector/Connecteur du haut- parleur/Conector de altavoces B Hex screw hole/Orifice de la vis à six pans/ Agujero de tornillo hexagonal C Negative lead terminal hole/Orifice de la borne du conducteur négatif/Agujero del terminal del conductor negativo D Speaker wire (negative)/Câble du haut- parleur (négatif)/Cable del altavoz (negativo) E Positive lead terminal hole/Orifice de la borne du conducteur positif/Agujero del terminal del conductor positivo F Speaker wire (positive)/Câble du haut- parleur (positif)/Cable del altavoz (positivo) 5 2 5 2 5 2 5 2 Fig. 7 A Battery Connector/Connecteur de la batterie/Conector de batería B Hexagon screw (Large)/Vis à six pans (grande)/Tornillo hexagonal (grande) C Hexagon screw (Small)/Vis à six pans (petite)/Tornillo hexagonal (pequeña) D Ground lead/Conducteur de mise à la terre/Cable de tierra E Remote turn-on lead/Conducteur de mise sous tension télécommandée/Cable para encendido remoto F Battery lead/Conducteur de la batterie/ Cable de la batería 0 30 3 5 25 25 25 2 Rear Left / Arrière gauche / Trasero izquierdo Rear Right / Arrière droit / Trasero derecho Front Left / Avant gauche / Delantero izquierdo Front Right / Avant droit / Delantero derecho Rear output terminal / Terminal de sortie arrière / Terminal de salida trasero Front output terminal / Terminal de sortie avant / Terminal de salida delantero CD Head unit / Unité principale CD / Unidad principal de CD Subwoofer output terminal / Terminal de sortie du subwoofer / Terminal de salida del subwoofer 5 25 25 25 2 5 25 25 25 2 CD Head unit / Unité principale CD / Unidad principal de CD Subwoofer output terminal / Terminal de sortie du subwoofer / Terminal de salida del subwoofer PDX-M12/M6 NOTE: The following troubles may occur when it is not properly connected. 1) One side input results in low output. 2) One side input will cause failure. 3) One side input may cause more heating and thus result in the earlier operation of overheating protection. REMARQUE: Les difficultés suivantes peuvent se produire quand il n'est pas correctement relié. 1) Entrée d-™un seul côté causant une sortie basse. 2) Entrée d-™un seul côté causant une panne. 3) L-™entrée d-™un seul côté peut causer plus de chauffage et avoir ainsi comme conséquence l'opération plus tôt de la protection de surchauffe. NOTA: Las dificultades siguientes pueden ocurrir cuando no está conectado correctamente. 1) Entrada de un solo lado ocasionando una salida baja. 2) Entrada de un solo lado ocasionando fallos. 3) La entrada de un solo lado puede producir más calor y dar lugar así a una operación más temprana de la protección de recalentamiento. Important Tips on Bridging an Amplifier/Conseils importants lors de la mise en pont d-™un amplificateur/ Consejos importantes cuando conecte en puente un amplificador Improper connection/ Connexion incorrecte/Conexión incorrecta (One signal / Un signal / Una señal) (One signal / Un signal / Una señal) Proper connection/ Connexion correcte/Conexión correcta 00 03 52525252 Fiber digital output terminal/ Borne de sortie de fibre numérique/ Terminal de salida de fibra digital I/S Head unit (sold separately) / Unité principale I/S (vendu séparément) / Unidad principal de I/S (vendido por separado) Rear Left / Arrière gauche / Trasero izquierdo Rear Right / Arrière droit / Trasero derecho Front Left / Avant gauche / Delantero izquierdo Front Right / Avant droit / Delantero derecho Rear output terminal / Borne de sortie arrière / Terminal de salida trasero Front output terminal / Borne de sortie avant / Terminal de salida delantero Fiber digital input terminal / Borne d-™entrée de fibre numérique/ Terminal de entrada de fibra digital Ai-NET/Fiber digital compatible audio processor (sold separately) / Audio processeur numérique compatible Ai-NET (vendu séparément) / Processador audio digital compatible Ai-NET (vendido por separado) Subwoofer output terminal / Borne de sortie du subwoofer / Terminal de salida del subwoofer Center output terminal / Borne de sortie centre / Terminal de salida central SWITCH SETTINGS (Fig. 9) When making adjustments 12-15 below, remove the hexagon screw (indicated by -˜… in the illustration) using the hexagon wrench (small, supplied), and then open the control cover. k Power Indicator Lights up when power is on. Is off when power is off. l Input Gain Selector Switch Set this switch according to the head unit-™s output level. Set to the -œ0.1 -1.0 (V)- position when the output level of the head unit is 0.1 -1.0 (V). Set to the -œ1.0 -8.0 (V)- position when the output level of the head unit is 1.0 -8.0 (V). m Input Gain Adjustment Control Set the PDX-M12/M6 input gain to the minimum position. Using a dynamic CD as a source, increase the head unit volume until the output distorts. Then, reduce the volume 1 step (or until the output is no longer distorted).Now, increase the amplifier gain until the sound from the speakers becomes distorted. Reduce the gain slightly so the sound is no longer distorted to achieve the optimum gain setting. Input gain adjustment range varies depending on the setting of the input gain selector switch (see -œl Input Gain Selector Switch-) Input Gain Selector Switch setting (V) Adjustment Range (V) 0.1 - 1.0 0.1 - 1.0 1.0 - 8.0 1.0 - 8.0 n Subsonic Filter Mode Selector Switch a) Set this switch to -œOFF- in order to hear (or feel) the lowest frequencies available. b) Set to -œ15- to reduce the content below 15 Hz. This could help smaller subwoofers (<10-, 25 cm) reproduce the sound with less distortion. c) Set to -œ30- when connected small (non-subwoofer) speakers not meant to reproduce low bass below 30 Hz. This prevents smaller speakers from being overdriven by frequencies it cannot audibly reproduce. o Crossover Frequency Adjustment Knob (LP FILTER) Permits adjustment of the crossover frequency, by rotating the knob to select any frequency between 50 to 400 (Hz) as the crossover point. p Status Indicator Indication color Status Solution Blue Amplifier circuit is normal. Red Amplifier circuit is abnormal. An electrical short has occurred, or supply current is too high. Turn off the power supply and eliminate the cause. Then turn on the unit and verify that the indicator color has changed to blue. If it remains red, turn off the unit and consult your dealer. Ambient temperature is too high. Decrease the vehicle-™s interior temperature to a normal level. The indicator color changes to blue. Power supply voltage is too high. Use the correct power supply voltage. The indicator color changes to blue. Switch Panel/ Panneau des commutateurs/ Panel de interruptores
