akg k 701 service manual

Extracted text from akg k 701 service manual (Ocr-read)


Page 1

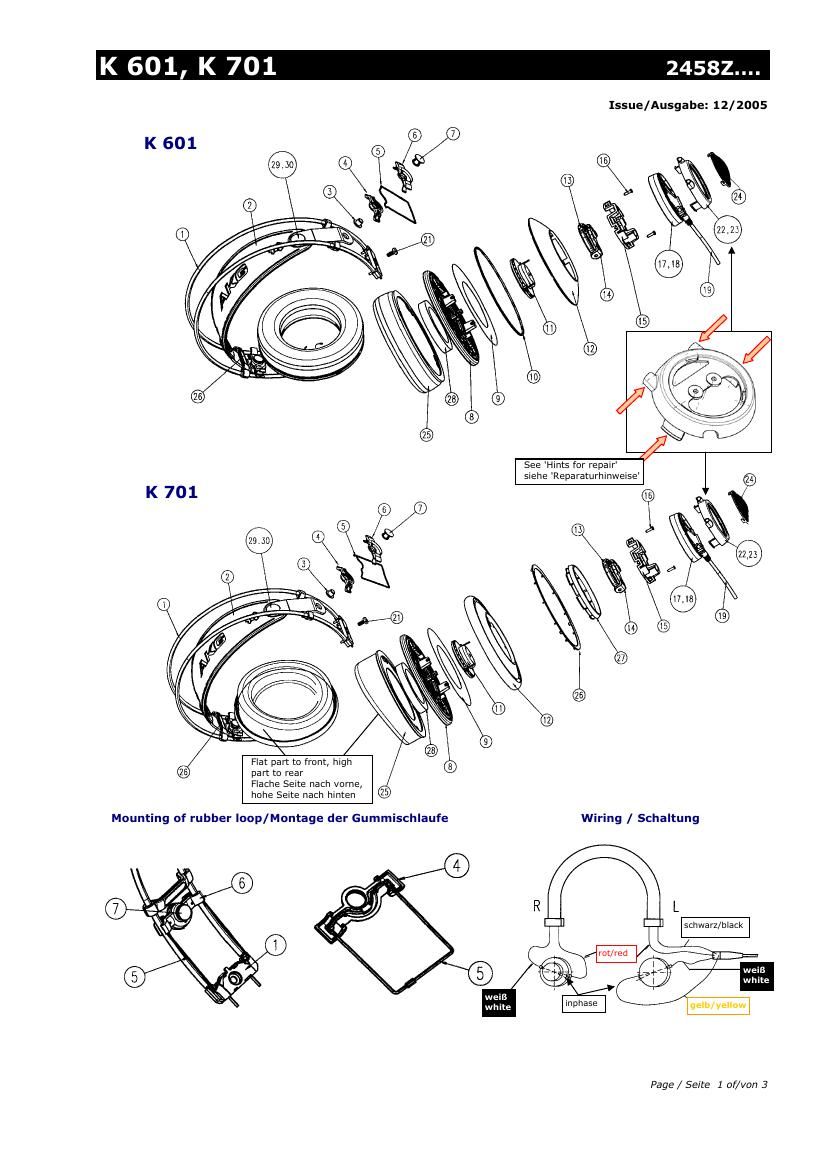

K 601, K 701 2458Z-Ž. Page / Seite 2 of/von 3 Position of capsule / Lage der Kapsel Position of cardan / Lage des Kardans K 601 2458Z0015 K 701 2458Z0016 Quant./Stk. Description Pos. Part number Bestellnummer K601 K701 Bezeichnung Outer headband, complete 1 2458M1601 1 - B├╝gel, komplett 1 2458M1602 - 1 Inner headband, complete 2 2458M9801 1* - B├╝gelband, komplett 2 2458M9802 - 1* Inner headband 2 2458M1001 1* - B├╝gelband 2 2458M1301 - 1* Cover 3 2458Z4601 2 - Abdeckung 3 2458Z4602 - 2 Inner slider 4 2458Z4301 2 - Gleitst├╝ck, innen 4 2458Z4302 - 2 Rubber loop 5 2458M1701 2 2 Gummischlaufe Outer slider 6 2458Z4201 2 - Gleitst├╝ck, au├čen 6 2458Z4202 - 2 Locking knob 7 2458Z4401 2 2 Schnappniete Disk, complete 8 2458M9901 2** - Scheibe, komplett 8 2458M9902 - 2** Disk 8 2458Z0105 2** 2** Scheibe Damping disk 9 2458Z5401 2** - Reibung 9 2458Z5402 - 2** Ring, silver 10 2458Z0602 2** - Zierring, silber Capsule DKK 45 11 2400Z0006 2 - Kapsel DKK 45 11 2400Z0007 - 2 Hood 12 2458Z0206 2** - Haube 12 2458Z5701 - 2** Cardan piece 13 2458Z0401 2 2 Kardan-Gelenkst├╝ck Swivel 14 2458Z0701 2 2 Gelenkst├╝ck Retaining ring 15 2458Z0303 2 2 Haltering Screw KB 22x8 16 0099N2204 8 8 Schraube KB 22x8 Ring, left 17 2458Z0518 1 - Ring, links 17 2458Z0519 - 1 Ring, rechts 18 2458Z0508 1 - Ring, rechts 18 2458Z0509 - 1 Cable, complete 19 0110E0287 1 1 Kabel, komplett Adapter plug 1/4" to 1/8" -- 0018E0822 1 1 Adapterstecker 6,3 auf 3,5mm Screw KB 40x8 21 0099N4000 2 2 Schraube KB 40x8 Lid, left 22 2458Z5001 1 - Deckel, links inphase
