Ausaabe 11/90 Issued 11/90

finderung gegenUber 3/90: Vermerk "*1". Kabel
Modification from issue 3/90: Remark "*)", cable

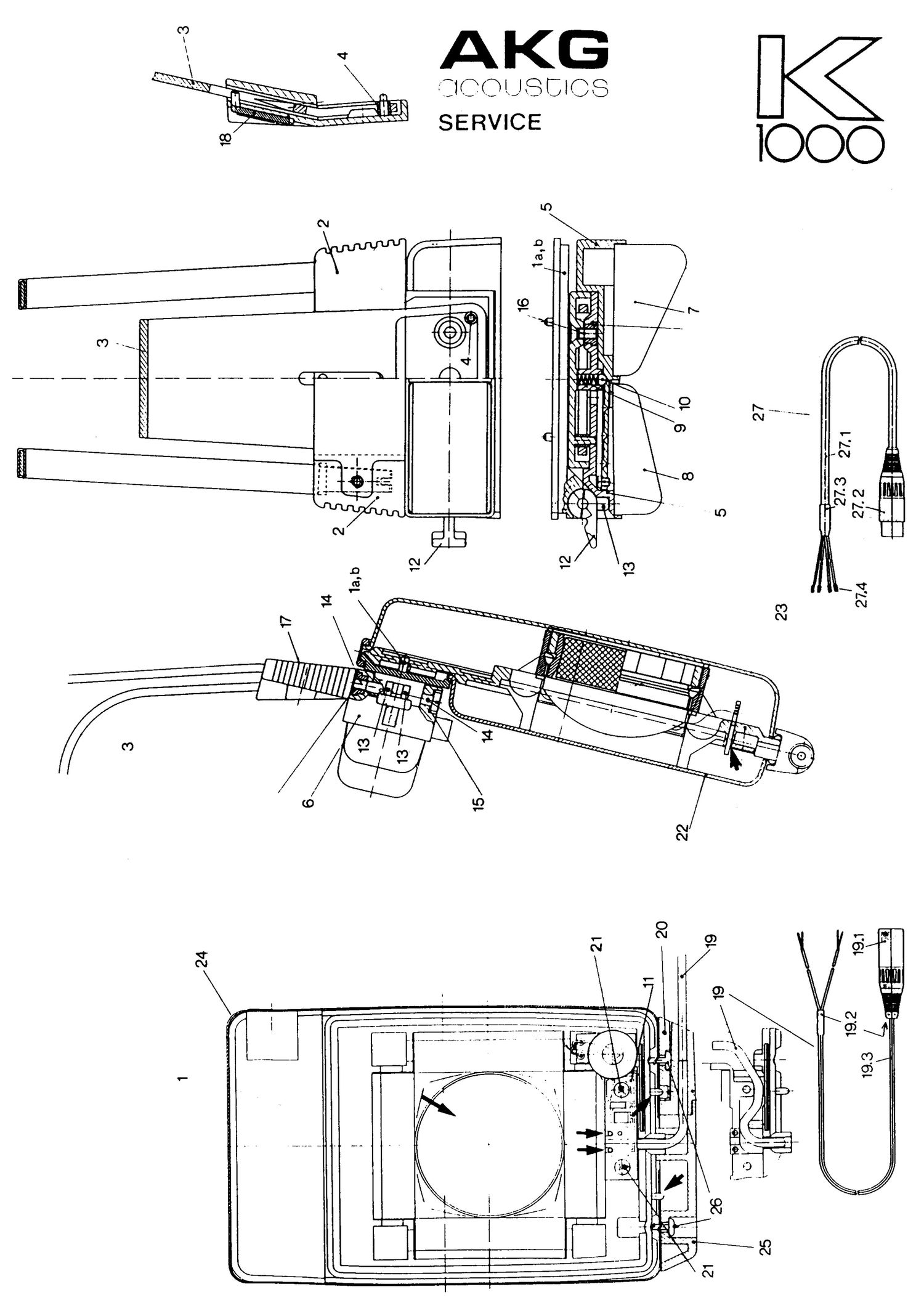

ERSATZTEILE SPARE PARTS
K 1000 2500 Z 0001 ... A
K 1000 2500 Z 0002 ... B
Benennung Pos.Nr. Bestellnummer Stk.-Zahl Description
Item Order number Quantity
A 8
System kpl. 1 2500 M 0101 2 - System 001
System kbl. 2500 M 0102 ~ 2 System cpl.
Gelenkplatte, links 1a 2500 Z 0402 1 *J 1 Swivel plate, left
Gelenkplatte, rechts 1b 2500 Z 0401 1 *J 1 Swivel plate, rigr
Bagel kbl. 2 2500 M 0901 1 1 Outer headband co;
BUgelband 3 2500 M 0601 1 1 Inner headband
Rolle 4 2500 Z 2401 4 4 Pulley
Gelenkteil, rechts 5 2500 M 0801 1 1 Swivel, right
Gelenkteil, links 6 2500 M 0802 1 1 Swivel, left
Polster, groB 7 2500 M 0201 2 2 Cushion, large
Polster, klein a 2500 M 0202 2 2 Cushion, small
Feder 9 2500 Z 2501 2 2 Spring
Kugel, ¢ 2,5 mm 10 1025 N 0001 2 2 Ball, ¢ 2,5 mm
Print, kbl. 11 2500 M 0401 2 - PCB, combl.
2500 M 0402 - 2
Hebel 12 2500 Z 3501 2 2 Lever
Lamelle 13 2500 Z 3701 4 4 Lamella
Schraube 14 2500 Z 3801 2 2 Screw
Federscheibe 2,6 15 0137 D 0260 2 2 Spring washer
Schraube M 2,5x6 16 0965 D 2505 4 4 Screw M 2,5x6
Emblem, links 17 2500 M 0701 1 1 Nameplate, left
Emblem, rechts 18 2500 Z 2602 1 1 Nameplate, right
Kabel, kpl. 19 2474 K 0001 1 1 Cable, compl.
Stecker 19.1 0016 E 0408 1 1 Plug, male
TUlle 19.2 7261 N 3004 2 2 Grommet
Kabel, oer m 19.3 1801 Z 6901 2,2 2,2 Cable, per meter
TUlle 20 2500 Z 1501 2 2 Grommet
Schraube EJOT K18x5 21 0099 N 180¢3 a 4 Screw EJOT K18x5
Gitter, vorne 22 2500 Z 0801 2 2 Grid, front
Gitter, hinten 23 2500 Z 0701 2 2 Grid, rear
Rahmen 24 2500 Z 0501 2 2 Frame
Sockel 25 2500 Z 1401 2 2 Foot
Schraube EJOT K22x8 26 0099 N 2204 4 4 Screw EJOT K22x8

*) Die Gelenkblatten 1a und 1b waren frUher mit dem System 1 verklebt
Bei K 1000 aus frUherer Produktion muB daher bei
Systemtausch jeweils die linke oder rechte Gelenkblatte mitgetauscht

und nicht tauschbar.

werden.

lenkolatte nicht mehr notwendig.

Bei den neuen Systemen ist eine Verklebung von System und Ge-
FUr eine Reoaratur von verklebten Sys-

temen muB die Gelenkblatte jeweils mitbestellt werden.

*) In former production the swivel-plates 1a and 1b were glued to the

system 1.

and has to be ordered seberately.
necessary to use any adhesive between system and swivel-plate.

The respective swivel-olate has to be changed with the system
In recent oroduction it

is no longer
