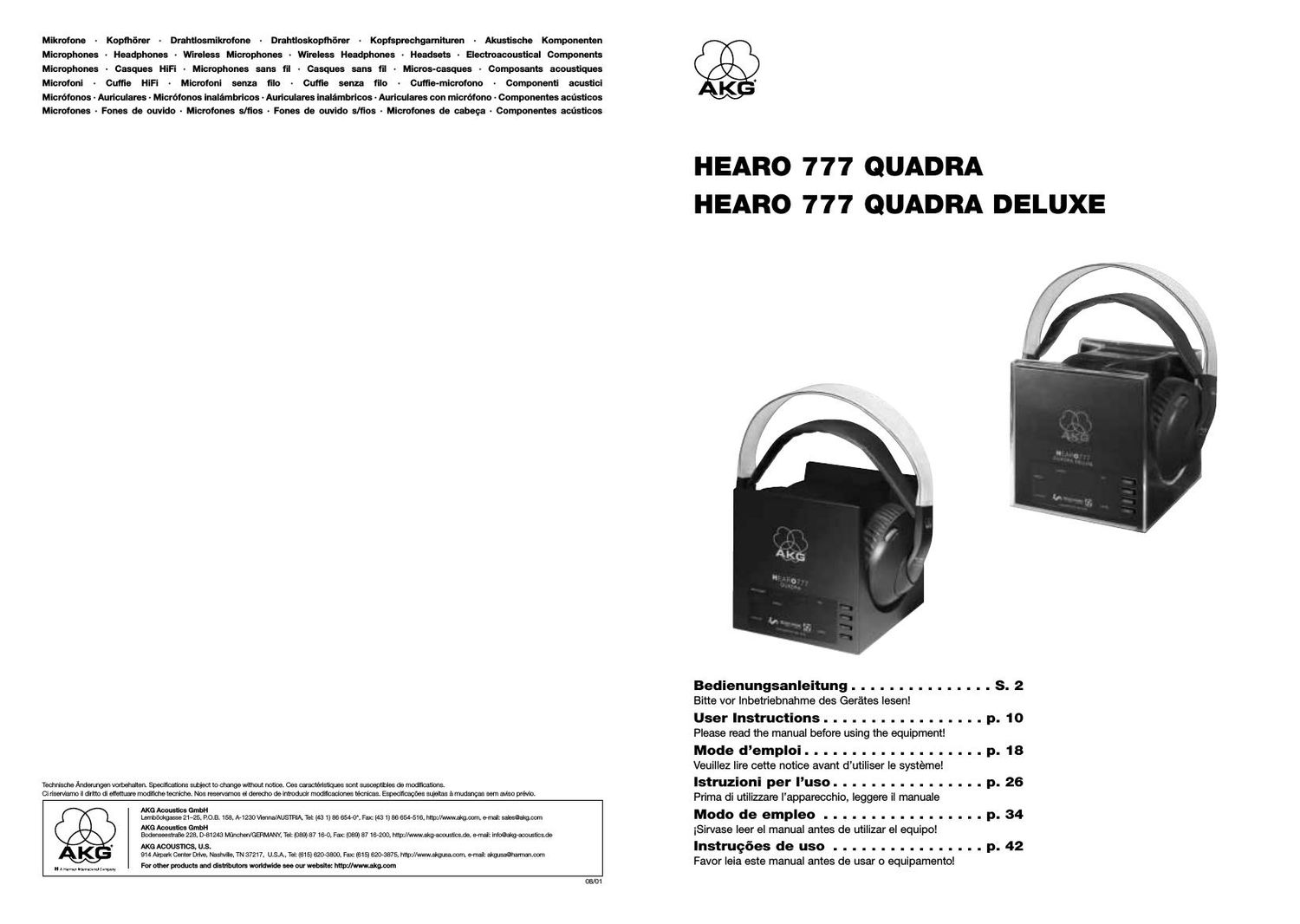

Akg hearo 777 quadra owners manual

This is the 51 pages manual for akg hearo 777 quadra owners manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 51
left right
akg hearo 777 quadra owners manual

Extracted text from akg hearo 777 quadra owners manual (Ocr-read)


Page 1

Fig. 113 5 4 2 2 2a 1a Fig. 212 10 7 68 9 Fig. 3 Fig. 5 Fig. 6 Fig. 8 Fig. 4 Fig. 714 1513 13 PHONES LINE OUT RIGHT LEFT 14 Fig. 1011 Fig. 11 2a 1a Fig. 123 223 13 Fig. 9 14 LINE OUT RIGHT LEFT ~10°   ON Hiermit erklärt AKG Acoustics GmbH, dass das Produkt HEARO 777 (Receiver + Transmitter) die wesentlichen Anforderungen und sonstigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG erfüllt. AKG Acoustics GmbH hereby declares that the product HEARO 777 (Receiver + Transmitter) complies with the essential requirements and other relevant provisions of Directive 1999/5/EC. AKG Acoustics GmbH déclare que le produit HEARO 777 (Receiver + Transmitter) satisfait aux exigences essentielles et autres dispositions y relatives de la Directive 1999/5/CE. Con la presente AKG Acoustics GmbH dichiara che il prodotto HEARO 777 (Receiver + Transmitter) è conforme alle richieste essenziali e alle altre disposizioni pertinenti della Direttiva 1995/5/CE. AKG Acoustics GmbH declara que el producto HEARO 777 (Receiver + Transmitter) cumple los requisitos esenciales y otras disposiciones aplicables de la Directiva 1999/5/CE. A AKG Acoustics GmbH declara que o produto HEARO 777 (Receiver + Transmitter) cumpre os requisitos essenciais e as outras disposições relevantes da Directiva 1999/5/CE. Η εταίρεια AKG Acoustics GmbH δηλώνει µε το -αρόν, ότι το -αροïόν HEARO 777 (Receiver + Transmitter) αντα-οκρίνεται οτις βασικές α-αιτήσεις και λοι-ές σχετικές διατάξεις της οδηγίας 1999/5 ΕΟΚ. AKG Acoustics GmbH verklaart hiermee dat het product HEARO 777 (Receiver + Transmitter) aan de essentiële eisen en overige desbetreffende bepalingen van de richtlijn 1999/5/EG voldoet. AKG Acoustics GmbH erklærer herved at produktet HEARO 777 (Receiver + Transmitter) overholde de væsent- lige krav samt andre relevante bestemmelser fra Direktiv 1999/5/EF. Härmed förklarar AKG Acoustics GmbH att produkten HEARO 777 (Receiver + Transmitter) uppfyller de väsentliga krav och andra relevanta bestämmelser som framgår av Direktiv 1999/5/EC. AKG Acoustics GmbH vakuuttaa, että tuotteemme HEARO 777 (Receiver + Transmitter) täyttää tarvittavat 1999/5/EC direktiivin mukaiset vaatimukset. AKG Acoustics erklerer med dette, at produktet HEARO 777 (Receiver + Transmitter) oppfyller de vesentlige krav og andre relevante bestemmelser som fremgår av Direktiv 1999/5/EF. AKG Acoustics GmbH staðfestir hér meðaðsamkvmt skilgreiningu 1999/5/E, uppfyllir eftirfarandi vara HEARO 777 (Receiver + Transmitter) þan skilyrði sem krafist er, auk annara ákvða sem viðeiga að hverju sinni. Zur Verwendung in / For use in / Pour l-usage en / Per l-uso in / Para el uso en / Para o uso em / Ξρησιµο-οιησιµος στης/ Voor het gebruik in / Må anvendes i / Får användas i / Käyttöön seuraavissa maissa / Må anvendes i /Til natkunar i AT, BE, CH, DE, DK, FR, LI, GB, IE, IS, LU, NO, NL, SE, FI Seite 1 Sicherheit und Umwelt..........................................................................................................................3 1.1 Sicherheit ........................................................................................................................................3 1.2 Umwelt ............................................................................................................................................3 2 Beschreibung ........................................................................................................................................3 2.1 Einleitung ........................................................................................................................................3 2.2 Lieferumfang ...................................................................................................................................3 2.3 Optionales Zubehör ........................................................................................................................3 2.4 Allgemeine Beschreibung ...............................................................................................................3 2.5 IVA - Individual Virtual Acoustics ....................................................................................................3 2.6 Dolby Surround Pro Logic Decoder ...............................................................................................4 2.7 LOGIC7 Decoder ............................................................................................................................4 2.8 Bedienelemente ..............................................................................................................................4 3 Anschluss ..............................................................................................................................................5 3.1 Anschließen des Senders an die Audio- oder Videoanlage ...........................................................5 3.2 Anschließen des Senders an das Netz...........................................................................................5 4 Betriebshinweise ...................................................................................................................................5 4.1 Wichtige Hinweise ..........................................................................................................................5 4.2 Aufladen der Akkus im Kopfhörer ..................................................................................................6 4.3 Akkus austauschen.........................................................................................................................6 4.4 Inbetriebnahme der Anlage ............................................................................................................6 4.5 MODE-Taste....................................................................................................................................7 4.6 Ohrpolster austauschen (HEARO 777 QUADRA DELUXE) ............................................................7 5 Reinigung ..............................................................................................................................................7 6 Fehlerbehebung ....................................................................................................................................8 7 Technische Daten..................................................................................................................................9 7.1 Systemdaten ...................................................................................................................................9 7.2 Sender.............................................................................................................................................9 7.3 Kopfhörer ........................................................................................................................................9 7.4 Normen ...........................................................................................................................................9 7.5 Dolby, Lexicon ................................................................................................................................9 8 Garantiebedingungen ...........................................................................................................................9 2 Verbinden Sie die Buchsen AUDIO IN L und AUDIO IN R am Sender mit dem Kopfhörerausgang oder LINE-Ausgang Ihres Verstärkers oder CD-Spielers. Verbindungskabel liegen bei. Stecken Sie den mitgelieferten Netzadapter an die DC 9 V-Buchse am Sender und an eine Netzsteckdose an. Ziehen Sie die Schutzfolie aus dem linken Hörsystem des Kopfhörers heraus und laden Sie die Akkus im Kopfhörer auf. Siehe Kapitel 4.2. Schalten Sie den Sender ein, indem Sie die ON-Taste drücken. Schalten Sie den Kopfhörer ein, indem Sie die POWER-Taste drücken. Bleiben Sie in der Nähe des Senders und drücken Sie die AUTOTUNING-Taste am Kopfhörer, um den Empfänger auf die Sendefrequenz abzustimmen.      Kurzanleitung Inhalt

Page 2

1.1 Sicherheit 1.2 Umwelt 2.1 Einleitung 2.2 Lieferumfang 2.3 Optionales Zubehör 2.4 Allgemeine Beschreibung 2.5 IVA - Individual Virtual Acoustics 1. Betreiben Sie den Kopfhörer nur mit 2 Stk. 1,2 V-Akkus (mitgeliefert) oder 2 Stk. 1,5 V-Batterien der Größe AAA. 2. Versuchen Sie niemals, nicht aufladbare Batterien mittels der Ladefunktion aufzuladen. 3. Vergewissern Sie sich vor jedem Ladevorgang, dass sich aufladbare Batterien (Akkus) im Kopfhörer befinden. 4. Entsorgen Sie leere Batterien oder defekte Akkus gemäß den jeweils geltenden Entsorgungs- vorschriften. Werfen Sie sie keinesfalls ins Feuer. 5. Betreiben Sie den Sender nur mit dem mitgelieferten Netzadapter (9 V DC, 500 mA). Überprüfen Sie, ob die am Netzadapter angegebene Spannung mit der Netzspannung in Ihrem Versorgungsgebiet übereinstimmt. Wenn Sie den Sender mit einem anderen Netzgerät betreiben, erlischt die Garantie. 6. Schalten Sie den Kopfhörer nach Gebrauch stets aus. 7. Versuchen Sie nicht, das Gehäuse des Kopfhörers oder des Senders zu öffnen. Lassen Sie Servicearbeiten nur von qualifizierten Technikern durchführen. 8. Lassen Sie die Geräte nie in der Nähe von Wärmequellen, wie z.B. Radiatoren oder Heizstrahlern, oder an Orten stehen, wo sie dem direkten Sonnenlicht, starker Staubentwicklung, Feuchtigkeit, Regen, Vibrationen oder Erschütterungen ausgesetzt sind. 9. Reinigen Sie das Gehäuse des Kopfhörers und des Senders keinesfalls mit Alkohol, Benzin oder Farbverdünnung. 10.Wenn Sie den Sender über längere Zeit nicht benützen (z.B. wenn Sie verreisen), ziehen Sie den Netzadapter von der Netzsteckdose ab. 11.Beachten Sie auch Kapitel 4.1 Wichtige Hinweise. 1. Entsorgen Sie verbrauchte Batterien und Akkus immer gemäß den jeweils geltenden Entsorgungsvorschriften. Werfen Sie Batterien oder Akkus weder ins Feuer (Explosionsgefahr) noch in den Restmüll. 2. Wenn Sie das Gerät verschrotten, entfernen Sie die Batterien bzw. Akkus, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften. Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen. Bewahren Sie die Bedienungsanleitung sorgsam auf, damit Sie bei eventuellen Fragen jederzeit nach- schlagen können. Bei Fragen, die über diese Bedienungsanleitung hinausgehen, besuchen Sie bitte unsere Homepage unter: http://www.akg.com Ihr Kopfhörersystem besteht aus folgenden Komponenten: Kontrollieren Sie bitte, ob die Verpackung alle zum jeweiligen System gehörenden Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler. Externes Ladegerät für Kopfhörer Dieses Kopfhörersystem - basiert auf dem neuesten Stand der Funkübertragungstechnik im UHF-Bereich; - bietet hohe Übertragungsqualität durch automatische Aussteuerung des HF-Teils des Senders; - kann an jedem Audio-, Video-, TV-Gerät und PC mit Kopfhörer- oder AUDIO LINE-Ausgang betrieben werden; - bietet Ihnen vollendeten Hörgenuss und volle Bewegungsfreiheit bei einer Reichweite von bis zu 100 m, wobei das Signal auch durch Wände und Decken hindurch übertragen wird; - verfügt über drei umschaltbare Trägerfrequenzen und eine "Autotuning"-Funktion zur optimalen auto- matischen Abstimmung des Kopfhörers auf die Trägerfrequenz; - ist mit der von AKG entwickelten IVA-Technologie für absolut naturgetreues, räumliches Hören aus- gestattet; - besitzt einen eingebauten Dolby Surround Pro Logic Decoder für die perfekte Wiedergabe von HiFi-, TV-, PC- bzw. Videoton im Dolby Surround-Format; - verfügt über einen LOGIC7 Decoder zur adaptiven Simulation von bis zu 8 Lautsprechern mit automati- scher Anpassung an das Format des Eingangssignals und voller Kompatibilität mit Dolby Surround. Damit Sie den absoluten Hörgenuss, den Ihnen Ihr Kopfhörersystem bietet, mit anderen Personen teilen können, können Sie mehrere Kopfhörer mit einem Sender betreiben. Der HEARO 777-Kopfhörer ist auch einzeln erhältlich. Ein Nachteil beim Hören mit Kopfhörern ist das psychoakustische Phänomen der sogenannten "Im-Kopf- Lokalisation": das Orchester spielt im Kopf, nicht im Raum. Das von AKG entwickelte binaurale Audio- Bearbeitungsverfahren IVA (Individual Virtual Acoustics) bildet den Einfluss des Kopfes und der 3 1 Sicherheit und Umwelt 2 Beschreibung HEARO 777 QUADRA 1 Kopfhörer 1 Sendermit eingebauter Ladestation 2 Stereo-Verbindungskabelmit vergoldeten Steckern: 1 Cinch-Kabel, 1 Klinkenkabel (3,5 mm-Stereoklinke auf 2 x Cinch) 1 Stereo-Zwischenstecker3,5/6,3 mm 1 Netzadapter9 V DC, 500 mA zur Stromversorgung des Senders 2 Stk. NiMH-Akkus1,2 V, Größe AAA zur Stromversorgung des Kopfhörers (im Kopfhörer eingelegt)HEARO 777 QUADRA DELUXE 1 Kopfhörer 1 Sendermit eingebauter Ladestation 2 Stereo-Verbindungskabelmit vergoldeten Steckern: 1 Cinch-Kabel, 1 Klinkenkabel (3,5 mm-Stereoklinke auf 2 x Cinch) 1 Stereo-Zwischenstecker3,5/6,3 mm 1 Netzadapter9 V DC, 500 mA zur Stromversorgung des Senders 2 Stk. NiMH-Akkus1,2 V, Größe AAA zur Stromversorgung des Kopfhörers (im Kopfhörer eingelegt) 2 Stk. Velours-Ohrpolsterzum Wechseln
