AKG D112E Service Manual

Extracted text from AKG D112E Service Manual (Ocr-read)

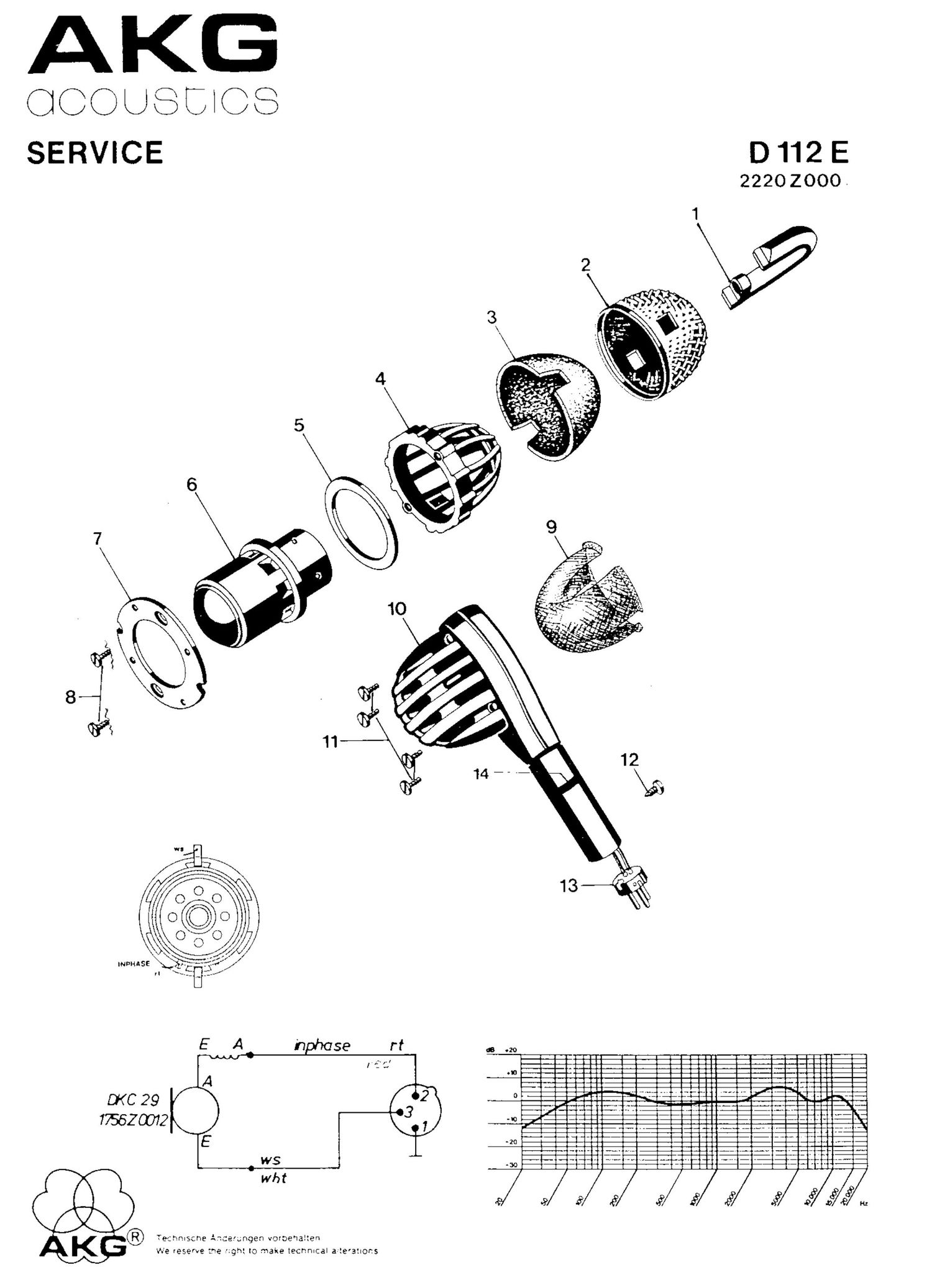

Page 1

AKG

OCOUSUCS
SERVICE D112E

2220 2000.


® Techmscr-le Anaemnqen voroefialten
We reserve the :-zgh: to make technical a--te'atlons

Page 2

AKG - SERVICE INF O 2/2000

Letzte Anderung: Pos.l2,l3 berichtigt / Last modification: items 12,13 corrected

D 112 2220 Z 0001,2220 Z 0002-

A: first production run
B: current production

Benennung Pos.Nr. Bestellnummer Stfickzahl
Item Order Number Quantity Description
A B
Bfigel, kpl. 1 2220 M 0301 1 - Cap holder
2220 Z 0901 - 1
Gitterkappe 2 2220 M 0101 1 1 Grid cap
Einlage 3 2220 Z 1901 l 1 Foam insert
Stfitzkorb 4 2220 Z 0702 1 1 Support basket
Stfitzring 5 2220 Z 1301 1 1 Support ring
Kapsel, DKC 29 6 1756 Z 0012 l 1 Capsule, DKC 29
Ring 7 2220 Z 1101 1 - Ring
2220 Z 1201 - 1
Schraube M 3x25 8 0084 D 3020 2 - Screw M 3x25
EJOT Schraube 0099 N 3004 - 2 EJOT Screw
Abdeckung 9 2220 Z 1501 1 1 Cover
Hauptkérper 10 2220 Z 0101 l 1 Housing
Schraube M3x5 11 0084 D 3023 4 -
Schraube, "EJOT" 11 0099 N 3000 - (4) Screw, "EJOT"
0099 N 2501 - 4
Schraube 82,2x4,5 12 7971 D 2204 1 1 Screw BZ,2x4,5
' Steckereinsatz 13 1943 M 1201 1 1 Plug insert
Farbring 14 2220 Z 2001 - 1 Color ring
Massefahne *) 1830 N 0423 1 1 Ground conn.
Stand adapter [Stativanschluss
*) Siehe Reparaturhinweise / see repair hints Former Version/FrUher verwendbare Version:
SA40 6001H0311 available as a service item / Serviceteil
REPARATURHINWEISE: Recent Version/Derzeit verwendbare Version:

SA60 6001H6001 available as a sales item/Vertriebsware

Beim Wiederzusammenbau eines zerlegten D 112 muB der Steckereinsatz 13 entfemt und die Litzen straffgezogen
werden. Erst dann kann das Gehause zusammengebaut werden. Im AnschluB daran ist der Stecker wieder anzuléten.
Diese Vorgangsweise ist unbedingt einzuhalten, da sonst die Litzen zwischen Hauptkérper 10 and Ring 7
eingequetscht werden kt'innen. Mikrofone die mit Fehlerangaben wie -kracht", "Geriiusche", oder "Brumrn"
retourniert werden, haben hdchstwahrscheinlich eingekiemmte Litzen. Prfifen Sie in diesem Fall das Mikrofon bitte
mit angelegter Phantomspeisung. Damit kénnen F einschlfisse zum Gehause festgestellt werden.

Neuerdings wird der Biigel 1 mit selbstschneidenden Schrauben (8) befestigt. Zum alten Bfigel 2220M0301 mit
Gewindeeinsiitzen gehéren die Schrauben 0084D3020, zur neuen Biigelversion 222020901 die Schrauben
0099N3004. Ebenso wurden die Schrauben 11 auf selbstschneidende Versionen umgestellt. Teil 0099N3000 war eine
Zwischenliisung. Gieichzeitig wurde auch der Ring 7 von 222021101 auf 222021201 geéindert.

*) 1830N0423 ist der Kupferstreifen im Stecker zur Massung des Hauptkiirpers 10

REPAIR HINTS:

When assembling a dismantled D 112, the plug insert 13 has to be removed. The litz wires have to be tightened.
Then the microphone can be put together. Only after that the plug can be remounted. This procedure prevents
crushing of litz wires between housing 10 and ring 7. Microphones returned with errors like "hum", -noisy-,
"crackling sound" will most likely have the litz wires damaged. In that case please test performance of microphone
with attached phantom powering. This will reveal any shotcircuit to the housing.

Recently ring 1 is fixed with selftapping screws. Screws 0084D3020 belong to the former ring version 2220M0301
with metal thread inserts, while for the new ring 222020901 screws 0099N3004 are necessary. Also screws 11 have
been changed to selftapping versions (0099N3000 was an intermediate variation). At the same time the ring 7 was
modified (222021201 instead of 222021101).

*) 1830N0423 is the copper strip to connect the housing 10 to the plug insert.

AKG Acoustics GmbH, A Harman International Company, Lembéckg, 21-25, A-1230 Wien, Austria, Tel.: (4311866540, FAX.: (43 11866541514
