AKG C418 Service Manual

This is the 4 pages manual for AKG C418 Service Manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 4
left right
AKG C418 Service Manual

Extracted text from AKG C418 Service Manual (Ocr-read)


Page 1

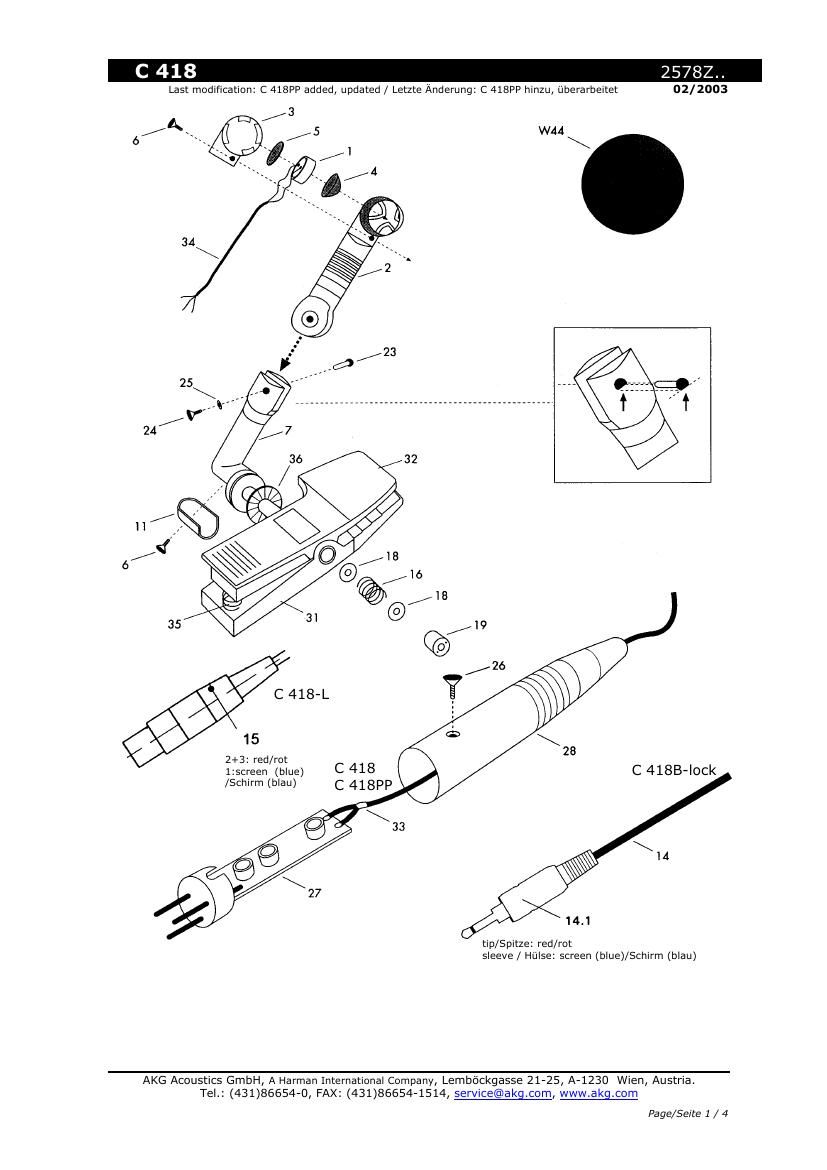

Page/Seite 2 / 4 C 418 2578Z.. C 418B-lock 2578Z0001: A C 418 2578Z0002: B C 418 L 2578Z0003: C C 418PP 2578Z0004: D *) Tension relief 2578Z2701can only be used with holder 2578M1102 and cover 2578Z2801. Cover 2578Z0501 fits to holder 2578M1101 **) for replacement purposes *) Die Zugentlastung 2578Z2701 passt nur zu Halter 2578M1102 und Deckel 2578Z2801. Deckel 2578Z0501 passt nur auf Halter 2578M1101 **)für Ersatzzwecke Connection of phantom adapter Anschluß des Phantomadapters Description Item Pos. Part Nbr. Bestellnr. A B C D Bezeichnung Capsule 1 2575Z0003 1 1 1 1 Kapsel Capsule housing 2 2578M1001 1 1 1 1 Kapselgehäuse Capsule cover 3 2578Z1401 1 1 1 1 Kapseldeckel Windscreen, front 4 2578Z1501 1 1 1 1 Windschutz, vorne Windscreen, rear 5 2578Z1601 1 1 1 1 Windschutz, hinten Screw EJOT 15x5 6 0099N1500 2 2 2 2 Schraube EJOT 15x5 Holder OLD 7 2578M1101 (1) (1) - - Halter ALT Holder 7*) 2578M1102 1 1 1 1 Halter Cover OLD 11 2578Z0501 (1) (1) - - Deckel ALT Cover 11*) 2578Z2801 1 1 1 1 Deckel Cable 14 2517K0011 1 - - - Kabel Cable 14 1801Z6401 - 3m - - Kabel Cable 14 1802Z0701 - - 3m 3m Kabel B-lock connector, solderable 14.1 0016E0269 1 **) - - - B-lock Stecker, lötbar Mini XLR connector 15 0017E0340 - - 1 - Mini XLR- Stecker Spring 16 9999N0535 1 1 1 1 Feder Washer 18 2578Z1201 2 2 2 2 Scheibe Nut 19 2578Z0301 1 1 1 1 Mutter Threaded bolt 23 2578Z0901 1 1 1 1 Gewindebolzen Screw M 1,4x3 24 0084D1405 1 1 1 1 Schraube M 1,4x3 Washer 1,5 25 0433D0151 1 1 1 1 Scheibe 1,5 Screw M 2,5x6 26 0966D2500 - 1 - 1 Schraube M 2,5x6 PCB.- Assembly 27 2397M1011 - 1 - - Print, komplett New version, compatible 27 2397M1022 - - - 1 Neue Version, kompatibel Cable module 28 0019E0124 - 1 - - Kabelmodul Cable module 28 0019E0132 - - - 1 Kabelmodul Inner clamp, molded 31 2578M0201 1 1 - - Innenklammer, umspritzt Inner clamp, molded 31 2578M0204 - - 1 1 Innenklammer, umspritzt Outer clamp, molded 32 2578M0301 1 1 1 1 Außenklammer, umspritzt Cable tie 33 1000N0014 - 1 - 1 Kabelbinder Cable per meter 34 1801Z6101 75 mm 75 mm 75 mm 90 mm Kabel, Meterware Spring 35 9999N0536 1 1 1 1 Feder Locking washer 36 2578Z2301 1 1 1 1 Rastscheibe Tension relief 37*) 2578Z2701 1 1 1 1 Zugentlastung Windscreen W44 2344Z0101 1 1 1 1 Windschutz Mounting bracket H418 2408Z0101 1 1 1 1 Haltewinkel Sticker "CE" -- 9110U3198 - - - 1 Haftetikette "CE" Carrying bag -- 1602P0001 - - 1 - Zipp - Tasche C 418PP C 418
