AKG C1000S Service Manual

Extracted text from AKG C1000S Service Manual (Ocr-read)


Page 1

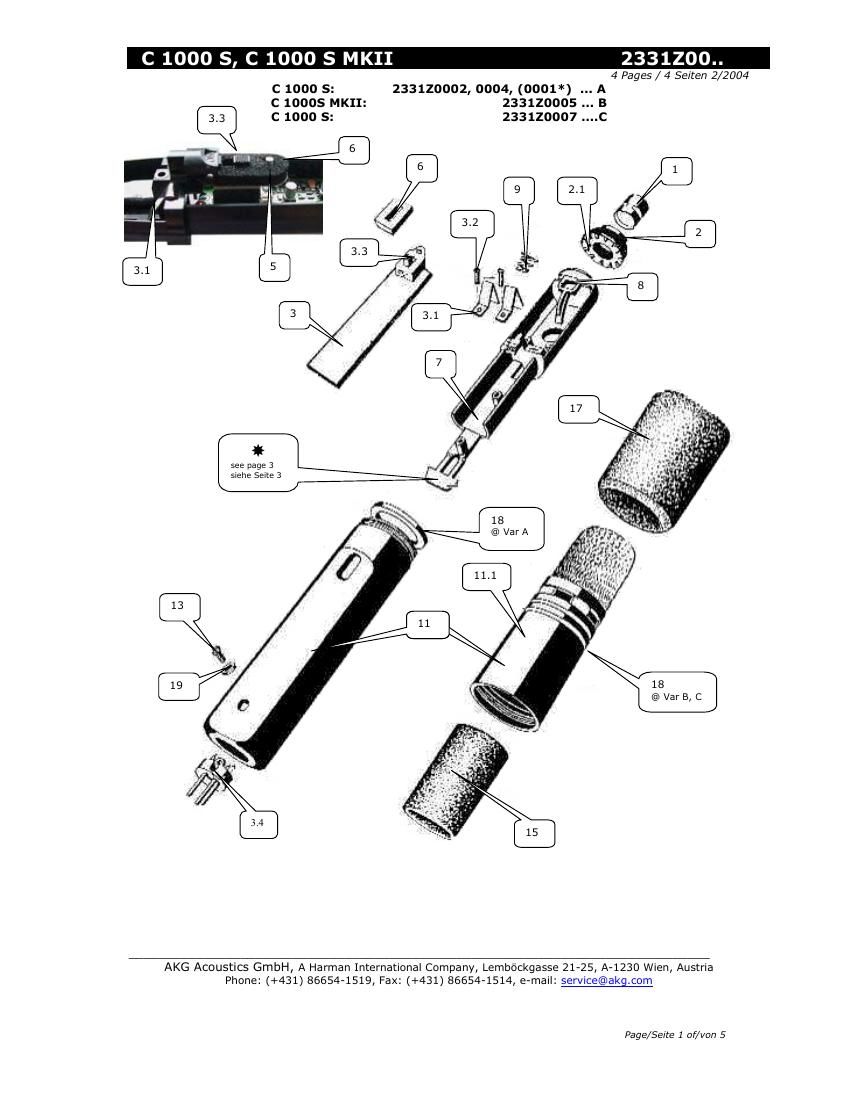

C 1000 S, C 1000 S MKII 2331Z00.. Page/Seite 2 of/von 5 C 1000 S: 2331Z0002, 0004, (0001*) ... A C 1000S MKII: 2331Z0005 ... B C 1000 S: 2331Z0007 ....C Description Pos.Nr. Item Part Nbr. Best.-Nr. A C1000S B C1000S MKII C C1000S Bezeichnung Electret capsule CE33 1 2230Z0003 1 1 1 Elektretkapsel CE33 Capsule suspension 2 2331Z0401 1 1 1 Kapselaufhängung Ring 2.1 2331Z2201 (1) - - Ring 2331Z3201 1 - - Printed circuit board, complete 3 2331M0102 1 - - Print, komplett 2331M0103 - (1) - 2331M0105 - 1 - 2331M0803 - - 1 Battery contact 3.1 2331Z0701 (2) - - Batteriekontakt 2331Z0702 2 2 2 Rivet 3.2 7340D1503 2 2 2 Niete Switch 3.3 0040E0114 1 1 1 Schalter Connector insert 3.4 0016E0355 1 (1) - Steckereinsatz 0016E0380 - 1 1 Light guide for LED 5 2331Z2501 - - 1 Lichtleiter für LED Switch cover 6 2331Z2301 1 1 - Schalterabdeckung 2331Z2401 - - 1 Battery compartment 7 2331Z0501 (1) - - Batterieaufnahme 2331Z0502 1 - - 2331Z0503 - (1) - 2331Z0504 - 1 1 Battery holder 8 2331Z1201 1 1 1 Batteriebügel Helical spring 9 2331Z1601 1 1 1 Kegeldruckfeder Housing printed, with cap 11 2331M0302 (1) - - Gehäuse bedruckt, mit Kappe 2331M0304 1 - - 2331M0305 - (1) > - 2331M0306 - 1 > - 2331M0307 - - 1 Cap 11.1 2331M0204 1 - - Kappe 2331M0205 - 1 1 Screw M 2,5x8 13 7985D2504 1 (1) > - Schraube M2,5x8 Screw M 2,5x6 13 7500D2501 - 1 > 1 Schraube M2,5x8 Popshield 15 2331Z1301 1 1 1 Popschutz Windshield W1000 17 2331Z1401 1 1 1 Windschutz W1000 Ring 18 2240Z2101 1 - - Ring 2240Z2102 - 1 1 Toothed washer A2,5 19 6797D2500 1 1 - Zahnscheibe A2,5 PPC1000 (Polar Pattern Converter) - 2334Z0002 1 1 1 PPC1000 (Polar Pattern Converter) PB1000 (Presence Boost Converter) - 2334Z0501 - 1 1 PB1000 (Präsenz - Converter) Stand adapter SA 63 - *) 1 1 1 Stativanschluss SA63 *) Nicht über Service erhältlich. Kann als regulärer Vertriebsteil bestellt werden. Missing item numbers are obsolete parts used for the first series of C1000S (2331Z0001). Numbers in brack- ets indicate discontinued but compatible items. They are available as long as our stock lasts and will then be replaced by the current versions. Only those parts men- tioned in the list are available for pcb. 3. > : 7985D2504 fits 2331M0305, 7500D2501 is needed for 2331M0306. Fehlende Positionsnummern betreffen aufgelassene Teile des ersten C1000S (2331Z0001). Teile mit () bezeichnen frühere, aber kompatible Versionen. Sie sind erhältlich solange der Vorrat reicht und werden dann auf aktuelle Versionen umgestellt. Nur in obiger Tabelle genannten Teile sind für Print 3 erhältlich. > : 7985D2504 gehört zu 2331M0305, 7500D2501 wird für 2331M0306 benötigt. Technical Data: Technische Daten: Transmission range 50...20.000 Hz Übertragungsbereich Open loop sensitivity @ 1 kHz 6 mV/Pa (= -44 dBV) Leerlaufübertragungsfaktor @ 1kHz Output Impedance (20...20 kHz) 200 Ohms Ausgangsimpedanz (20...20 kHz) Permissable load > 2.000 Ohms Zulässiger Abschluß Equivalent noise level 21 dBA (DIN45412) Ersatzgeräuschpegel Powering 9 ... 52 V Phantom, Battery: 9V 6F22 Speisung Current drain < 2 mA Stromverbrauch Climate conditions - 20°...+ 60° C Temperaturbereich Rel. humidity 99 % @ 20°C, 95% @ +60°C Relative Feuchte

Page 2

C 1000 S, C 1000 S MKII 2331Z00.. Page/Seite 3 of/von 5 Repair hints: 1. Remove cap by turning counterclockwise. 2.1 C1000S old version: Undo screw 13 and toothed washer 19 and unsolder connector in- sert. Pull out battery compartment with capsule from housing 11 as far as possible. Disengage latch marked with in drawing in page one. This can best be done with a long screwdriver from the connector aperture. Separate mic as- sembly from housing. 2.2 C1000S MKII, C1000S LED-version: Undo screw 13 and toothed washer 19 and push out complete mic assembly of housing 11. 3. The capsule is glued to the elastic suspension with "Black Max" - adhesive. You can use a drop of any other type of "superglue" to secure a new capsule to the suspension. In most cases when pulling out the capsule the suspension 2 will be destroyed and has to be replaced. The suspension is drawn over a ring shaped portion of battery compartment 7 and can easily be pulled off. Important remark: The microphone output is electronically balanced with pin 3 of the mic connector leading to signal ground thus carry- ing no audio signal. Especially in America it is sometimes usual that pin 3 is regarded as "hot". When connecting the microphone to un- balanced inputs it must be ensured the pin 2 is used as the signal output terminal and pins 1 and 3 are connected to ground. The same is true for the cable running between a phantom power supply (e.g. B18, N62, N66) and an un- balanced input unless the supply has audio transformers built in. Reparaturhinweise: 1. Schrauben Sie die Kappe vom Gehäusegriff ab. 2.1 C1000S frühere Version: Entfernen Sie die Schraube 13 und die Zahnscheibe 19. Löten Sie den Steckereinsatz ab. Ziehen Sie die Batterie- aufnahme so weit als möglich aus dem Gehäuse 11. Lösen Sie die Klinke (Symbol in Zeichnung auf Seite 1) mittels langem Schraubenzieher durch die Steckeröffnung. Die Batterieaufnahme mit Kapsel läßt sich nun aus dem Gehäuse ent- fernen. 2.2 C1000S MKII, C1000S LED-Version: Entfer- nen Sie die Schraube 13 und die Zahnscheibe 19. Schieben Sie sodann durch Druck auf den Steckereinsatz die Batterieaufnahme mit Kapsel aus dem Gehäuse. 3. Die Kapsel ist mit "Black Max"-Kleber mit der elastischen Lagerung verbunden. Zum Sichern einer neuen Kapsel kann auch eine geringe Menge Sekundenkleber (Loctite, etc.) verwen- det werden. In den meisten Fällen wird beim Kapseltausch die elastische Lagerung zerstört und muß ebenfalls getauscht werden. Die Lage- rung 2 ist auf einen umlaufenden Ring am Bat- teriehalter aufgestülpt und kann davon leicht abgezogen werden. Wichtiger Hinweis: Der Ausgang des Mikro- fons ist elektronisch symmetriert. Stift 3 des Steckers liegt dabei NF-mäßig auf Masse und führt daher kein Audiosignal. Bei unsymmetri- schem Anschluß des Mikrofons ist es daher un- bedingt erforderlich daß Stift 2 als NF-Ausgang benutzt wird und Stifte 1 und 3 an Masse lie- gen. Dies gilt auch für das Kabel zwischen Phantomspeisegeräten ohne Ausgangstrafo (z.B. B18, N62, N66) und unsymmetrischen Eingängen. ______________________________________________________________________________ AKG Acoustics GmbH, A Harman International Company, Lemböckgasse 21-25, A-1230 Wien, Austria Phone: (+431) 86654-0 Fax: (+431) 86654-1514, e-mail: service@akg.com C 1000S XLR 1 black/schwarz XLR 3 blue/bla u XLR 2 red/ro t C 1000S MKII red/rot, +UB blue/blau, Signal black/schwarz, ground/Masse PRINT (3) 3.3
