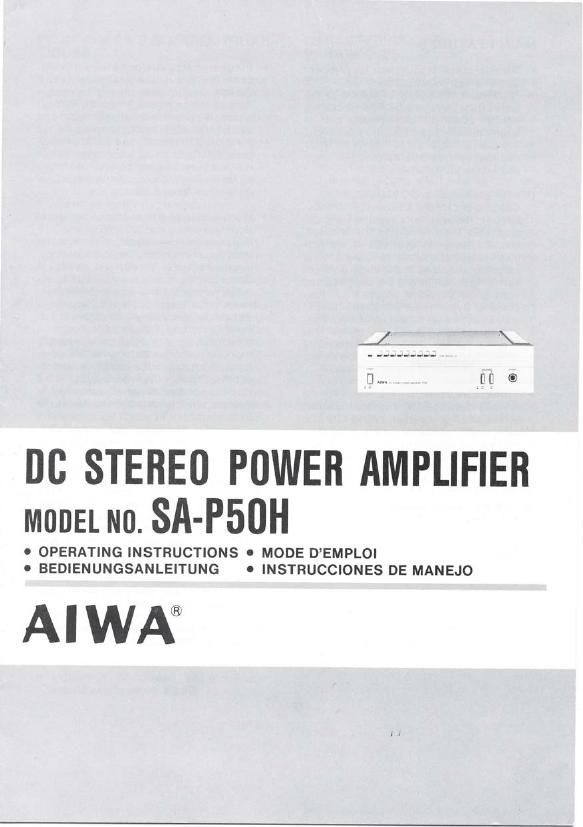

Aiwa SA P50H Owners Manual

This is the 16 pages manual for Aiwa SA P50H Owners Manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to

Page: 1 / 16
left right
Aiwa SA P50H Owners Manual

Extracted text from Aiwa SA P50H Owners Manual (Ocr-read)

Page 2


I Toroidal power transformer for compact

size and high output power

To regulate the supply of current to the
power transistors. the SA-PSO employs a
toroidal power transformer and pair of
large~capacity 15,000 -F electrolytic
capicators. This ensures that the 50 Watts
per channel output is handled efficiently
and with ample dynamic margin.

High performance DC design

Coupling capacitors. a cause of phase dis-
tortlon in the amplifier-™s negative feedback
loop. have been eliminated in this direct-
coupled design, A dual PET in the first
stage and dual transistors in the second
stage are combined in a 2-stage differen-
tlal configuration having low distortion and
superb temperature stability charac-
teristics Super linear transistors (SLPT)
with an extra-high transmission frequency
and ring emitter transistors In the tinal
stage make up a pure complementary
SEPP OCL circuit with exciting. low distor-
tion reproduction at any output level.

Protection circuit

A newly-developed l0 and relay function
to suppress pop noises during ON/OFF
switching. Transistors are protected from
malfunction caused by shorts in the out-
put. and speakers are isolated it potential-
ly damaging DC is detected at the speaker
output terminals.

LED bar graph display to indicate the
output level


O Ringkernnetztransformator fiir kom-

pakte Griifle und hohe Ausgangsleistung
Urn die Stromzuiuhr zu den Leistungs-
transistoren zu regain, ist der SA-PSO mit
einem Ringkernnetztransformator und
einem Paar Elektrotytkondensatoren mit
der groBen Kapaz-˜ltat van 15.000 uF aus-
gestattet, Dadurch ist sichergestellt, dal}
die Ausgangsleistung von 50 Watt pro
Kanal einwandtrei und mit ausrelchendem
Dynamikumfang verarbeitet wird.


Kopplungskondensatoren. elne Ursache
von Phasenverzerrung in der Gegenkopp-
Iungsschtelte des Verstérkers. konnten in
dleser dlrektgek0ppelten Austfihrung ell-
mlniert werden. Ein Doppelieldettekttran-
sister in der ersten Stufe und Doppeltran-
ststoren In der zweiten Stute werden in
einer 2-stutlgen Dliterentialkontiguration
kombiniert, die sich durch geringe Nichtli-
nearitéten und hervcrragende Tempera-
turbesta'ndigkeltselgenschaften auszeich-
net. Superllneare Transistoren (SLPTI mit
elner besonders hohen Durchgangsfre-
quenz und Ringemittertranslstoren in der
Endstute bllden elne rein kcmplementare
SEPP-OCL-Schaltung mit ausgezeich-
neter. verzerrungsarmer Wiedergabe bei
jedem Ausgangspegel.


Ein neuentwickelter integrierter Schalt-
kreis und Relais unterdrucken Storge-
réusche beim Eln~ und Ausschalten. Dle
Transistoren sind vor tehlerhaftern Funk-
tionieren wegen Kurzschliissen lm Aus-
gang geschfitzt. und die Lautsprecher
werden helm Auitreten von méglicher-
weise zu Beschédigungen fiihrendem
Gleichstrom an den Lautsprecheraus-
gangsklemmen getrennt.

Balkendlagramm LED-Anzelge tiir den
