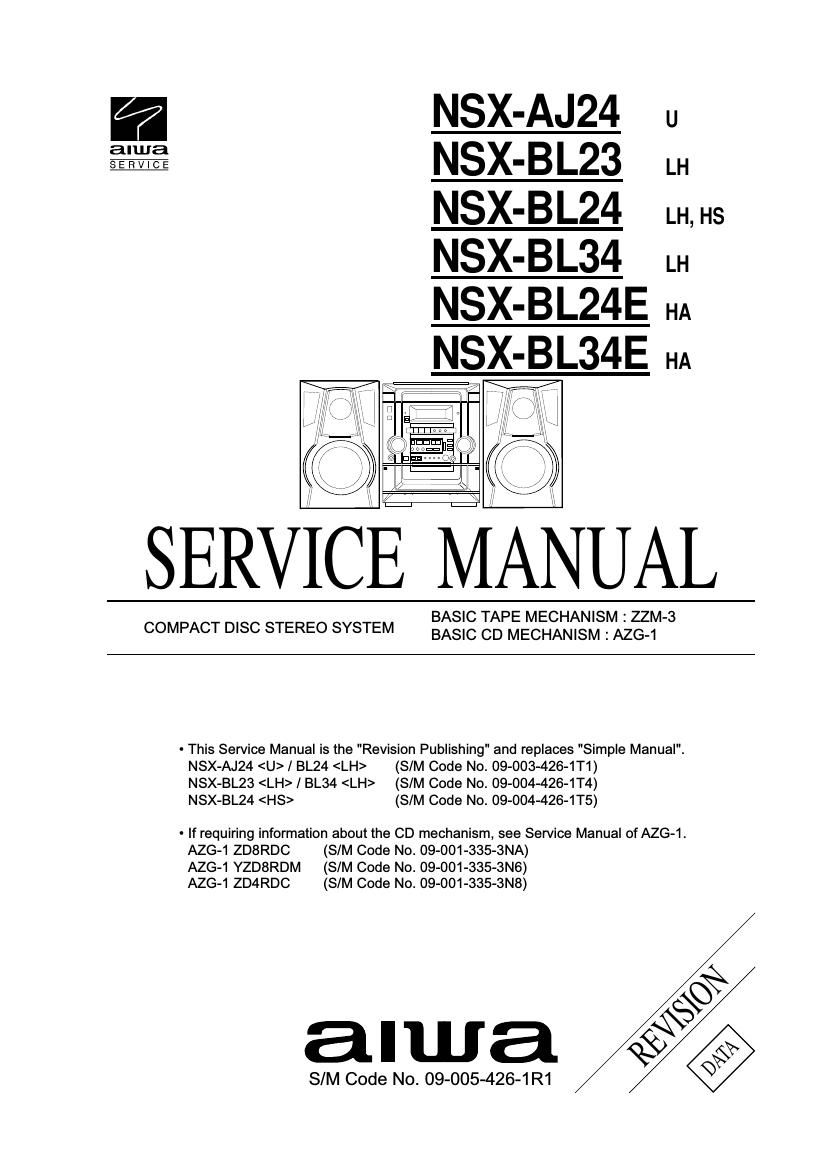

Aiwa NS XBL34E Service Manual

Extracted text from Aiwa NS XBL34E Service Manual (Ocr-read)


Page 1

-“ 2 -“ SYSTEM COMBINATION TABLE NSX-“AJ24 RC-“ZAS02 SYSTEMCD CASSEIVERREMOTE CONTROLLER SPEAKER SX-“NAJ25 SX-“R140 NSX-“BL23 NSX-“BL24 NSX-“BL34 NSX-“BL24E NSX-“BL34ETAPE MECHANISMCD MECHANISM CX-“NAJ24 CX-“NBL23 CX-“NBL24 CX-“NBL34 CX-“NBL24E CX-“NBL34ESX-“NBL25 SX-“NBL42 SX-“NBL25 SX-“NBL42ZZM-“3 YPR1NC ZZM-“3 YPR1NC ZZM-“3 YPR1NMAZG-“1 ZD8RDC AZG-“1 ZD8RDC AZG-“1 YZD8RDM AZG-“1 ZD4RDC

Page 2

-“ 3 -“ Power requirements U:120 V AC, 60 Hz HS: 220 V AC, 60 Hz LH, HA: 120 V/220 230 V/240 V AC Switchable, 50/60 Hz CX-NAJ24 : Power consumption 75 W Power consumption 13 W with power economizing mode off in standby mode 0.9 W with power economizing mode on Dimensions (W x H x D) 260 x 328 x 329 mm (10 1/4 x 13 x 13 in.) Weight 6.4 kg (14 lbs 2 oz.) CX-NBL23/CX-NBL24 , CX-NBL24E : Power consumption 80 W Power consumption 13 W with power economizing mode off in standby mode 0.9 W with power economizing mode on Dimensions (W x H x D) 260 x 328 x 329 mm Weight 6.3 kg CX-NBL34 , CX-NBL34E : Power consumption 125 W Power consumption 17 W with power economizing mode off in standby mode 0.9 W with power economizing mode on Dimensions (W x H x D) 260 x 328 x 329 mm Weight 7.1 kg CX-NBL24 : Power consumption 70 W Power consumption 13 W with power economizing mode off in standby mode 0.9 W with power economizing mode on Dimensions (W x H x D) 260 x 328 x 329 mm Weight 6.3 kg Speaker system SX-NAJ25 Speaker system SX-NBL25 Speaker system SX-NBL42 Speaker system 3 way, bass reflex (magnetic shield type) Speaker units Woofer: 140 mm (5 5/8 in.) cone type Tweeter: 60 mm (2 3/8 in.) cone type Super tweeter: 20 mm ( 13/16 in.) ceramic type Impedance 6 ohms Sensitivity 87 dB/W/m Dimensions (W x H x D) SX-NAJ25/SX-NBL25: 202 x 324 x 219 mm (8 x 12 7/8 x 8 5/8 in.) SX-NBL42: 220 x 324 x 230 mm Weight SX-NAJ25/SX-NBL25: 3.8 kg (8 lbs 6 oz.) SX-NBL42 : 4.0 kg SPECIFICATIONS Main unit Tuning range 87.5 MHz to 108 MHz Usable sensitivity (IHF) 13.2 dBf Antenna terminals 75 ohms (unbalanced) Tuning range 530 kHz to 1710 kHz (10 kHz step) 531 kHz to 1602 kHz (9 kHz step) Usable sensitivity 350μV/m Antenna Loop antenna CX-NAJ24 : Power output 50 W + 50 W (50 Hz 20 kHz, T.H.D. less than 1 %, 6 ohms) 62 W + 62 W (1 kHz, T.H.D. less than 10 %, 6 ohms) Total harmonic distortion 0.08 % (25 W, 1 kHz, 6 ohms, DIN AUDIO) CX-NBL23/CX-NBL24 , CX-NBL24E : Power output Rated: 40 W + 40 W (6 ohms, T.H.D. 1 %, 1 kHz) Reference: 50 W + 50 W (6 ohms, T.H.D. 10 %, 1 kHz). Total harmonic distortion 0.05 % (25 W, 1 kHz, 6 ohms, DIN AUDIO) CX-NBL34 , CX-NBL34E : Power output Rated: 65 W + 65 W (6 ohms, T.H.D. 1 %, 1 kHz) Reference: 80 W + 80 W (6 ohms, T.H.D. 10 %, 1 kHz). Total harmonic distortion 0.05 % (40 W, 1 kHz, 6 ohms, DIN AUDIO) CX-NBL24 : Power output Rated: 24 W + 24 W (6 ohms, T.H.D. 1 %, 1 kHz) Reference: 30 W + 30 W (6 ohms, T.H.D. 10 %, 1 kHz). Total harmonic distortion 0.08 % (15 W, 1 kHz, 6 ohms, DIN AUDIO) Inputs VIDEO/AUX: 500 mV Outputs SPEAKERS: accepts speakers of 6 ohms or more SURROUND SPEAKERS : accepts speakers of 8 ohms to 16 ohms PHONES (stereo jack): accepts headphones of 32 ohms or more Track format 4 tracks, 2 channels stereo Frequency response 50 Hz 15 kHz Recording system AC bias Heads DECK 1: Playback head x 1 DECK 2: Recording/playback head x 1, erase head x 1 Laser Semiconductor laser (λ =780 nm) D/A converter 1 bit dual Signal-to-noise ratio 85 dB (1 kHz, 0 dB) Harmonic distortion 0.05 % (1 kHz, 0 dB) Design and specifications are subject to change without notice. The word "BBE"and the "BBE symbol" are trademarks of BBE Sound, Inc. Under license from BBE Sound,Inc.

Page 13

-“ 14 -“ SCHEMATIC DIAGRAM -“ 1 (MAIN : 1 / 2 )

Page 17

WIRING -“ 3 (PT) <24U ONLY> -“ 18 -“ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 A B C D E F G H I J K L M N O P Q R S T U

Page 32

-“ 33 -“ 30 8A-NF8-007-010 PANEL,LEFT V-2 31 8A-NF8-005-010 PANEL,TOP 32 8A-NF8-006-010 WINDOW,TOP 33 8A-NF8-206-010 HLDR,PWB M 34 88-906-251-110 FF-CABLE,6P 1.25 35 84-ZG1-245-210 CAP,OPTICAL 36 8A-NFX-005-010 CABI,REAR LH W/O SPEC<23LHSC3M> 36 8A-NF0-063-010 CABI,REAR LHSC 34<34LHSC> 37 8A-NF8-205-010 HLDR,IC<23LHSC3M> 37 86-NF6-211-010 HLDR,IC T1.6<34LHSC> 38 8A-NF9-211-010 HLDR,PWB PT HI 39 87-NF4-221-010 HLDR,CABLE 40 87-A80-157-010 AC CORD ASSY,E BLK CC 41 87-085-185-010 BUSHING, AC CORD(E) 42 8A-NF8-008-010 PANEL,RIGHT V-2 43 8Z-NB8-240-010 COVER, PL A 87-067-703-010 TAPPING SCREW, BVT2+3-10 B 87-NF4-224-010 S-SCREW,IT3B+3-8 CU C 87-067-581-010 TAPPING SCREW, BVT2+3-15 D 87-067-689-010 TAPPING SCREW, BVTT+3-8 E 87-723-096-410 QT2+3-10W/O SLOT BL F 87-067-641-010 UTT2+3-8(W/O SLOT)BL G 87-078-191-010 S-SCREW,IT+4-10 H 87-721-096-410 QT2+3-10 GLD I 87-721-097-410 QT2+3-12 GLD MECHANICAL PARTS LIST 1 / 1 (NSX-“BL23 / BL34) DESCRIPTION REF. NO. KANRI NO. PART NO.DESCRIPTION REF. NO. KANRI NO. PART NO. Basic color symbol Color Basic color symbol Color Basic color symbol Color B Black C Cream D Orange G Green H Gray L Blue LT Transparent Blue N Gold P Pink R Red S Silver ST Titan Silver T Brown V Violet W White WT Transparent White Y Yellow YT Transparent Yellow LM Metallic Blue LL Light Blue GT Transparent Green LD Dark Blue DT Transparent Orange GM Metallic Green YM Metallic Yellow DM Metallic Orange COLOR NAME TABLE ! 1 8A-NF0-007-010 WINDOW,CASS 2 2 8A-NF0-006-010 WINDOW,CASS 1 3 8A-NF0-004-010 BOX,CASS 2 4 8A-NF0-003-010 BOX,CASS 1 5 8A-NF8-208-010 SPR-T,EJECT 2 6 8A-NF8-207-010 SPR-T,EJECT 1 7 8A-NF0-016-010 KNOB,RTRY VOL 8 81-532-080-010 LABEL, CASS. COMPT 9 8A-NF0-056-010 LENS,REMOCON 10 8A-NF0-005-010 WINDOW,DISP U 11 8A-NF0-038-010 WINDOW,CD 12 8A-NF0-014-010 PANEL,TRAY 13 87-NF4-217-110 HLDR,LOCK 2 14 87-NF4-216-010 HLDR,LOCK 1 15 86-NF9-224-010 SPR-C,LOCK 16 82-NF5-229-010 PLATE,LOCK 17 8A-NF8-209-010 OIL-DMPR,120 18 8A-NF0-025-010 KEY,ENTER 19 8A-NF0-018-010 KEY,SYNC 20 8A-NF0-019-010 KEY,CD 21 8A-NF0-010-010 KEY,ASSY OPE 1 WAY 22 8A-NF0-009-010 KEY,FUN 23 8A-NF0-021-010 REFLECTOR,ECO 24 8A-NF0-008-010 KEY,POWER 25 8A-NF0-027-010 CABI,FR LH 34<34LHSC> 25 8A-NF0-040-010 CABI,FR LHSC3M 24J<23LHSC3M> 26 88-913-301-110 FF-CABLE,13P-1.25 27 88-911-101-110 FF-CABLE,11P 1.25 28 8A-NF9-201-010 GUIDE,OPE 1 WAY 29 82-NF7-210-110 GUIDE,FL(*)

Page 41

2-“11, IKENOHATA 1-“CHOME, TAITO-KU, TOKYO 110, JAPAN TEL:03 (3827) 3111 Printed in Singapore 9420025 0251431
