Aiwa CS DES227 Service Manual

Extracted text from Aiwa CS DES227 Service Manual (Ocr-read)

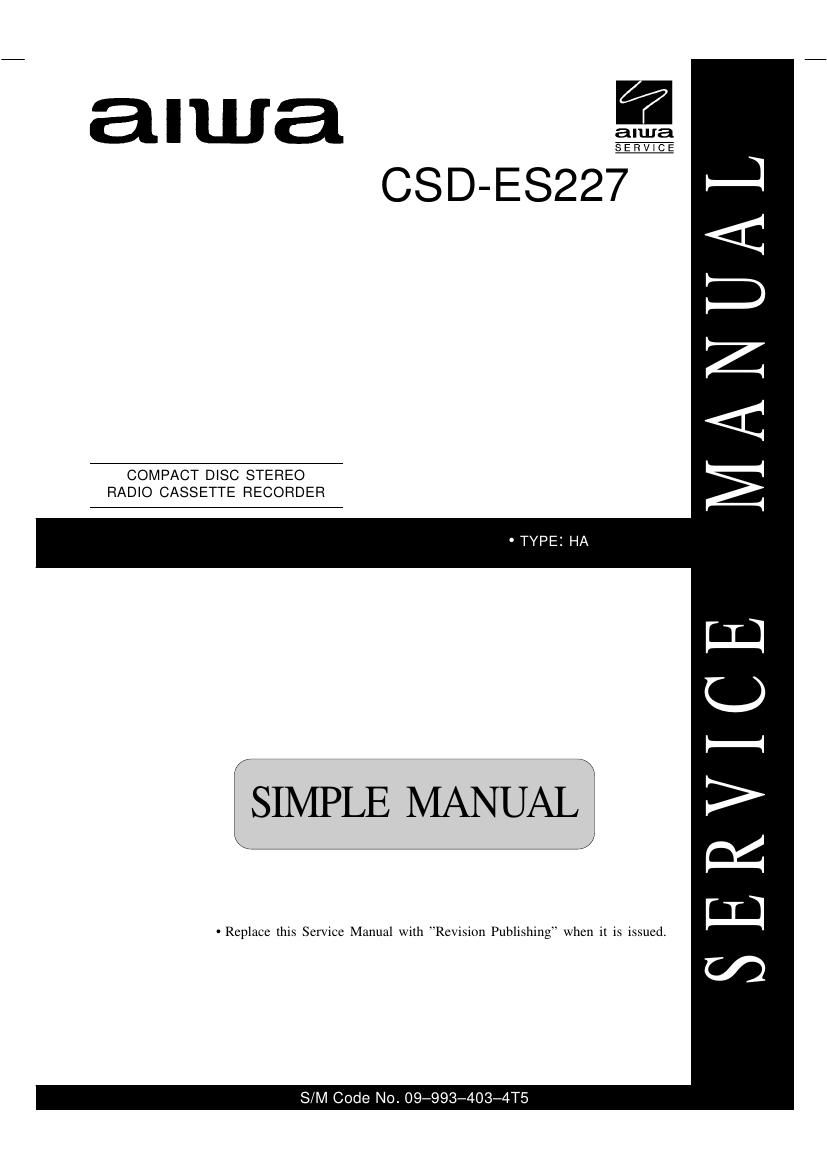

Page 1

alwa E

SERVICE

CSD-E3227-

COMPACT DISC STEREO
RADK)CASSETTE RECORDER

' TYPE: HA

SIMPLE MANUAL

- Replace this Service Manual with Revision Publishing when it is issued

A
<:
:>
Z
<:
2
Lu
0
>
a:
m
CI)

S/M Code No. 09-993-403-4T5

Page 2

ELECTRICAL MAIN PARTS LIST- 1/4

NOTE: The characters in the suffix column indicate the part usage.

HA ..................... XX .................................. A ...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 505 87701074977040 0E CAP,E 4.7735 GAS A
C 509 87701074987040 0E CAP,E 10716 GAS A.
C 507 87701075557040 0E CAP,E 100710 GAS A..
C 502 87701870597080 0E CAP TC7S 22P750CH A. .
C 501 87701870597080 0E CAP TC7S 22P750CH A..
C 503 87701871347080 0E CAPACITOR,TC7U 0.01716 A. .
C 508 87701872097080 0E CAP, CER 0.1750V A..
C 506 87701872097080 0E CAP, CER 0.1750V A.
C 512 87701074977040 0E CAP,E 4.7735 GAS A.
C 511 87701576847040 0E CAP,E 47716 7L A..
C 510 87701871347080 0E CAPACITOR,TC7U 0.01716 A. .
C 514 87701871347080 0E CAPACITOR,TC7U 0.01716 A. .
C 513 87701872097080 0E CAP, CER 0.1750V A..
CN 501 87709977557010 0E CONN,14P H 9604 A.
D 508 87707073457080 0E DIODE,IN4148 A.
D 507 87707073457080 0E DIODE,IN4148 A.
D 502 87707073457080 0E DIODE,IN4148 A.
D 501 87707073457080 0E DIODE,IN4148 A.
D 504 87707073457080 0E DIODE,IN4148 A.
D 509 87707073457080 0E DIODE,IN4148 A.
D 506 87707073457080 0E DIODE,IN4148 A.
D 505 87707073457080 0E DIODE,IN4148 A.
D 503 877A4074307080 0E ZENER,HZS2C2 A.
D 510 87707073457080 0E DIODE,IN4148 A.
IC 501 867CD976017080 1F IC,LC6543F74H30 A.
L 501 87700370987080 0E COIL,2.2UH A.
LED 501 887CD976277010 LED,SA36711HWA 3.0 A.
LED 503 8Z7CD976137010 LED,L734HDSL A.
LED 502 8Z7CD976147010 LED,L734GDSL A.
Q 502 87702672167080 0E TR,DTA124ES A.
Q 501 87702672917080 1A TR,DTC124XS A. .
Q 503 89731871557080 0E TR,2SC1815 (0.4W) A. .
S 501 877A9071647080 0E SW,TACT SKQAB(N) A..
S 502 877A9071647080 0E SW,TACT SKQAB(N) A.
S 503 877A9071647080 0E SW,TACT SKQAB(N) A.
S 504 877A9071647080 0E SW,TACT SKQAB(N) A.
S 505 877A9071647080 0E SW,TACT SKQAB(N) A.
X 501 877A7070477080 VIB,CER 4MHZ EFOEC4004T4 A..
C 603 87701072487080 0E CAP, ELECT 220710V A. .
C 602 87701073767080 1A CAP,E 2200710 M SME A. .
C 605 87701073847080 0E CAP, ELECT 100725V A..
C 606 87701073907010 1B CAP,E 3300725 SME A..
C 604 87701871347080 0E CAPACITOR,TC7U 0.01716 A. .
C 608 87701872057080 0E CAP, CERA7SOL 0.022 A..
C 609 87701872057080 0E CAP, CERA7SOL 0.022 A..
C 607 87701872057080 0E CAP, CERA7SOL 0.022 A..
C 601 87701872097080 0E P, CER 0.1750V A..
C 610 87701872057080 0E CAP, CERA7SOL 0.022 A..
CN 502 8Z7CD976297010 CONN,2P V 53014MOLEX A..
CN 603 8Z7CD976307010 CONN,2P V 5267MOLEX A.
CN 602 8Z7CD976317010 CONN,4P V 5267MOLEX A.
D 604 87707073457080 0E DIODE,IN4148 A.
D 601 87707073457080 0E DIODE,IN4148 A.
D 606 87707073457080 0E DIODE,IN4148 A.
D 602 87707073457080 0E DIODE,IN4148 A.
D 603 877A4073467080 0E ZENER,MTZJ 8.2C A.
D 608 887CD976517090 DIODE,J05 A.
D 607 887CD976517090 DIODE,J05 A.
D 609 887CD976517090 DIODE,J05 A.
D 611 87700177837080 0E DIODE,1N4002 ..
D 610 887CD976517090 DIODE,J05 A.
F 601 877A9074297080 1A FUSE,1.25A 125V A 251
L 601 87700370987080 0E COIL,2.2UH A.
Q 603 87702672167080 0E TR,DTA124ES A.
Q 602 87702674477080 0E TR,2SC1740S R A.
Q 601 877A3071677010 1A TR,2SB1566E A. .
C 206 87701072217080 0E CAP, ELECT 470710V A. .
C 205 87701072367080 0E CAP,E 1000710 SME A..
C 203 87701074017080 0E CAP, ELECT 1750V A..
C 201 87701074017080 0E CAP, ELECT 1750V A..
C 202 87701075447080 0E CAP, ELECT 0.1750V A. .
C 204 87701871317080 0E CAP, CER 1000P750V A..
C 209 87701871347080 0E CAPACITOR,TC7U 0.01716 A. .
C 208 87701871347080 0E CAPACITOR,TC7U 0.01716 A. .
C 207 87701871347080 0E CAPACITOR,TC7U 0.01716 A. .
C 213 87701073807080 0E CAP, ELECT 47716V A. .
C 211 87701074017080 0E CAP, ELECT 1750V A..
C 212 87701074017080 0E CAP, ELECT 1750V A..
C 214 87701074027080 0E CAP, ELECT 2.2750V A. .
C 210 87701871347080 0E CAPACITOR,TC7U 0.01716 A. .
C 251 87701074017080 0E CAP, ELECT 1750V A.
C 253 87701074017080 0E CAP, ELECT 1750V A..
C 252 87701075447080 0E CAP, ELECT 0.1750V A..
C 262 87701074017080 0E CAP, ELECT 1750V A..
C 304 87701074047080 0E CAP, ELECT 4.7750V A. .
C 309 87701074047080 0E CAP, ELECT 4.7750V A
