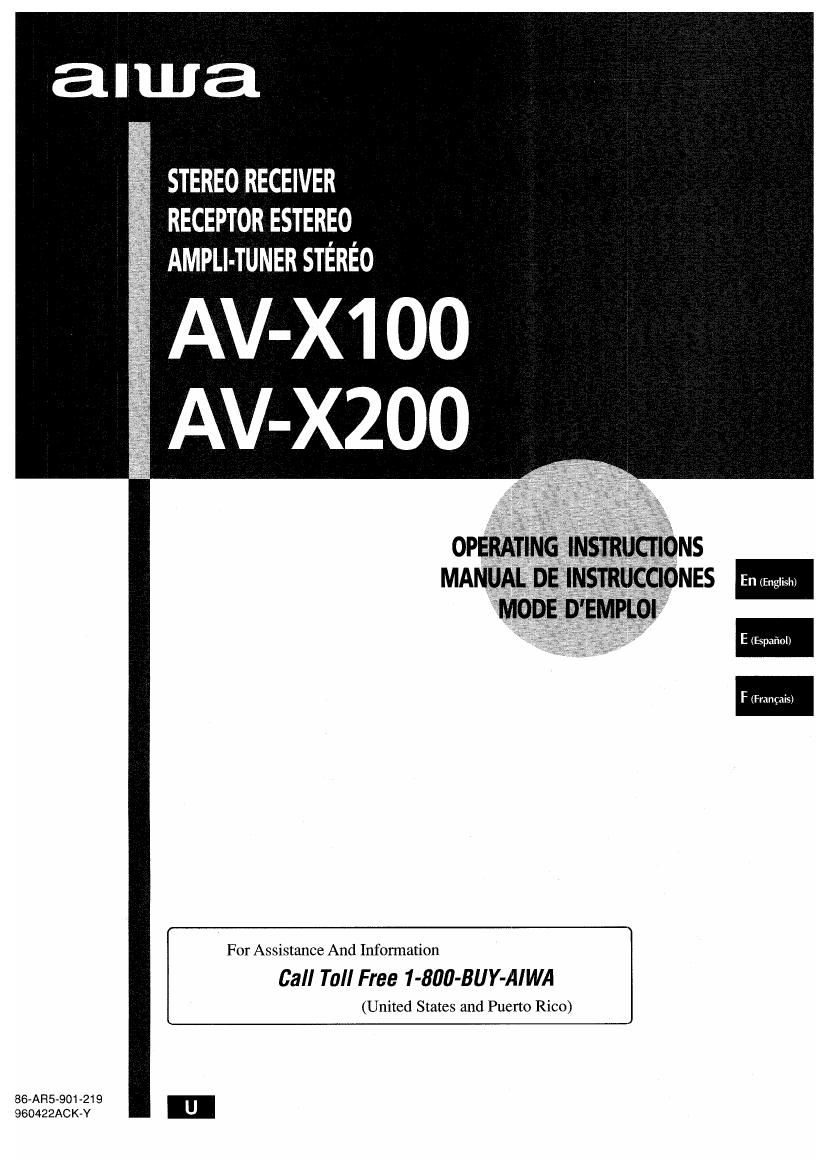

Aiwa AV X200 Owners Manual

Extracted text from Aiwa AV X200 Owners Manual (Ocr-read)


Page 2

‘ ENGLISH
Wdam to tée rim Stereo

26mm

Congratulations on your purchase of an Aiwa Stereo Receiver.
To optimize the performance of this system, please take the time
to read through these Operating instructions and become familiar
with the operating procedures.

Check your unit and accessories

AV-X100/AV-X200 Stereo receiver

1—;

HT-M301 Remote control
extender (for AV-X200 only)

@2

AM antenna

Owner’s record

For your convenience, record the model number and serial
number (you will find them on the rear of your unit) in the space
provided below. Please refer to them when you contact your
Aiwa dealer in case of difficulty.

Remote control

Operating Instructions, etc.

Model No. Serial No. (Lot No.)

AV-X1 00/AV-X200

CAUTION

RISK OF ELECTRIC SHOCK
Do NOT OPEN

“CAUTION: TO REDUCE THE RISK OF
ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.”

”fiaifififiéfi“

Bare
$5“:

1 ENGLISH

TABLE OF CONTENTS

PREPARATIONS

PRECAUTIONS...
CONNECTIONS ..
BEFORE OPERATION .
SETTING THE CLOCK .


OIOIJM

SOUND

CUSTOM AUDIO ADJUSTMENT ........................................ 7
ELECTRONIC GRAPHIC EOUALIZER
DSP SURROUND ...............................

BASIC OPERATIONS

SELECTION OF AUDIONIDEO SOURCE ..
RECORDING AN AUDIO SOURCE ..........

RADIO RECEPTION

MANUAL TUNING .
DIRECT TUNING
PRESE'ITING STATIONS .

DOLBY PRO LOGIC

SELECTING DOLBY PRO LOGIC ...............
ADJUSTING SPEAKER LEVEL BALANCE

REMOTE CONTROL
MEMORIZING SIGNAL CODES ....................................... 14

TIMER
SETTING THE SLEEP TIMER .......................................... 15

GENERAL

CARE AND MAINTENANCE
SPECIFICATIONS ................
TROUBLESHOOTING GUIDE

PARTS INDEX .....

Page 6

CONNECTING THE SUPPLIED ANTENNAS ®

Connect the FM antenna to the FM 75 0 terminals and the AM
antenna to the AM LOOP terminals.

FM antenna

To stand the AM loop antenna on a surface
Fix the claw to the slot as shown in the illustration.

To position the antennas

FM feeder antenna:

Extend this antenna horizontally in a T shape and fix its ends to
the wall.

AM loop antenna:

Position to find the best direction.

- Do not bring the FM antenna near metal objects or curtain rails.

. Do not bring the AM antenna near other external equipment,
the unit itself, the AC power cord or speaker cords, as noise
will be picked up.

0 Do not unwind the AM loop antenna wire.

CONNECTING AN OUTDOOR ANTENNA

For better FM reception, use of an outdoor antenna is
recommended. Connect the outdoor antenna to the FM 75 (2
terminals.

5 ENGLISH

CONNECTING THE SUPPLIED REMOTE
CONTROL EXTENDER ® (AV-X200 only)

Connect the HT-M301 remote control extender to the TO
REMOTE CONTROL EXTENDER jack on the rear panel.

@4-
TO REMOTE

CONTROL
EXT ENDER

NOTE
Position the supplied remote control extender so that the line of
sight between the remote control extender and the connected
equipment will not be obstructed by a rack or opaque glass.

REMOTE CONTROL

This remote control system can memorize other remote control
signal codes (see "MEMORlZING SIGNAL CODES"), and allows
you to operate external equipment with it through the supplied
remote control extender (AV-X200 only).

Inserting batteries
Detach the battery cover on the rear of the remote control and
insert two R6 (size AA) batteries.

/

R6(AA)

When to replace the batteries

The maximum operational distance between the remote control
and the sensor on the unit should be approximately 5 meters
(16 feet). When this distance decreases, replace the batteries
with new ones.

REE

- if the unit is not going to be used for an extended period of
time, remove the batteries to prevent possible electrolyte
leakage.

- The remote control may not operate correctly when:

— The line of sight between the remote control and the remote
sensor in the display window is exposed to intense light, such
as direct sunlight.

- Other remote controls are used nearby (those of television,
etc.)

Page 38

FRANQAIS
WatW—mmflm

Félicitations pour I’achat de cet ampIi-tuner stéréo Aiwa. Pour
utiliser de maniére optimale ce systéme, prenez Ie temps de lire

ce mode d‘emploi et de vous familiariser avec les différentes
opérations.

Vérifiez votre apparell et les accessoires

Ampli-tuner stéréo AV—X100/AV—X200

Expanseur de télécommande
HT-M301 (AV-X200
seulement)

@?

Antenne AM

@

Antenne FM

Mode d‘emploi, etc.

Relevé du propriétaire

Pour p|us de commodité, noter Ie numéro de modéle et Ie numéro
de série (cas numéros se trouvent au dos de I'appareil) dans les
cases ci-dessous‘ Priére de mentionner ces numéros quand on
contacte un distributeur Aiwa en cas de difficulté.

N° ds mcdéle N“ de série (N° de lot)

AV-X1 OO/AV-X200

RISK OF ELECTRIC SHOCK
DO NOT OPEN

"CAUTION: TO REDUCE THE RISK OF
ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING T0 QUALIFIED
SERVICE PERSONNEL."

b-ui:

w M
1 FRANQAIS

TABLE DES MATIIERES

PREPARATIFS

PRECAUTIONS .......
RACCORDEMENTS
AVANT DE COMMENCER.
REGLAGE DE L'HORLOGE .


woman

SON

REGLAGE PERSONNEL DU SON .
EGALISEUR GRAPHIOUE ELECTRONIOUE..
PROCESSEUR D'AMBIANCE ......................

Inns:

OPERATIONS DE BASE

SELECTION D'UNE SOURCE AUDIO OU VIDEO..
ENREGISTREMENT D‘UNE SOURCE AUDIO

RECEPTION RADIO

ACCORD MANUEL.
ACCORD DIRECT...
PREREGLAGE DES STATIONS ..


DOLBY PRO LOGIC

SELECTION DU DOLBY PRO LOGIC ............................ 12

REGLAGE DE LA BALANCE DU NIVEAU DES

ENCEINTES ...................................................................... 13
TELECOMMANDE

MEMORISATION DE CODES DE TELECOMMANDE 14

MINUTERIE
REGLAGE DE LA MINUTERIE D'ARRET.

GENERALITES

SOIN ET ENTRETIEN .
SPECIFICATIONS
EN CAS DE PANNE


NOMENCLATURE ............................................................ 17

Page 45

EGALISEUB GRAPHIOUE
ELECTRONIOUE

L'ampli-tuner présente les cinq modes d’égalisation suivants.

ROCK: Son puissant avec accentuation des aigus et des graves
POP: Pre'sence amélioréo des volx et des médiums

JAZZ: Accentuatlon des basses tréquences pour la musique de
type jazz

CLASSIC: Son plus riche avec des graves lourds et des aigus
fins

BGM: Son calme avec graves et aigus supprimés

Appuyez sur une des touches GEO (égaliseur graphique).
Le nom du mode sélectionné apparaft sur l‘afficheur pendant
deux secondes et la mode sélectionné sur Ie coté droit de
I’afficheur est entre parentheses.

Mode sélectionne’

Pour annuler Ie mode sélectionné
Appuyez une nouvelle fois sur la touche. “GEQ oFF” apparait
sur l’afficheur.

Pour sélectionner le mode avec la téle'commande
Appuyez de fagon répétée sur la touche GEQ jusqu’a ce que Ie
mode d’égalisation souhaité apparaisse.

PROCESSEUR DI’AMIBIANCE

MANUAL SELECT DSP

Les circuits du processeur d’ambiance (DSF') peuvent recre’er
I’effet de sons réfléchis par les murs et les plafonds, pour simuler
la presence d‘un environnement particulier. H y a quatre modes
d’ambiance avec les modes d‘égalisation correspondents. Les
modes d’e’galisation sont automatiquement sélectionnés et
peuvent étre activés ou désactivés selon vos goats.

Appuyez sur une cles touches: DSP (DANCE, LIVE,
HALL ou ARENA).
Le nom du mode sélectionné apparalt sur l‘afficheur pendant
deux secondes et Ie mode sélectionné sur la gauche de l’afficheur
est entre parentheses.

Mode sélectionné
‘ ~31 a

Ouand Ia source de musique est monophonique
Sélectionnez LIVE pour simuler un effet stereo. Quand vous
sélectionnez DANCE, HALL ou ARENA, aucun son n‘est fourni
par les enceintes surround.

Pour annuler le mode sélectionnlé

Appuyez une nouvelle fois sur la touche sélectionnée. “DSP-
oFF" apparaTt sur I’afficheur. Quand le processeur cl‘ambiance
est hors service, aucun son n’est tourni par les enceintes
surround.

Pour sélectionner Ie mode avec la télécommande
Appuyez de faoon répéte’e sur la touche DSP jusqu’é ce que Ie
mode DSP souhaite’ soit afflché.

Pour aiuster le volume des enceintes surround
Appuyez une tois sur MANUAL SELECT. “SUR” est affiché
pendant quatre secondest Appuyez sur UPA ou DOWNV quand
“SUR” est affiché.

Notez que le niveau des enceintes surround en mode Dolby Pro
Logic change aussi (voir page 13).

Le DSP est automatiquement annule’ quand vous mettez Ie
DOLBY PRO LOGIC en service.

FHA NQAIS 8
