Aiwa AV D35 Owners Manual

Extracted text from Aiwa AV D35 Owners Manual (Ocr-read)

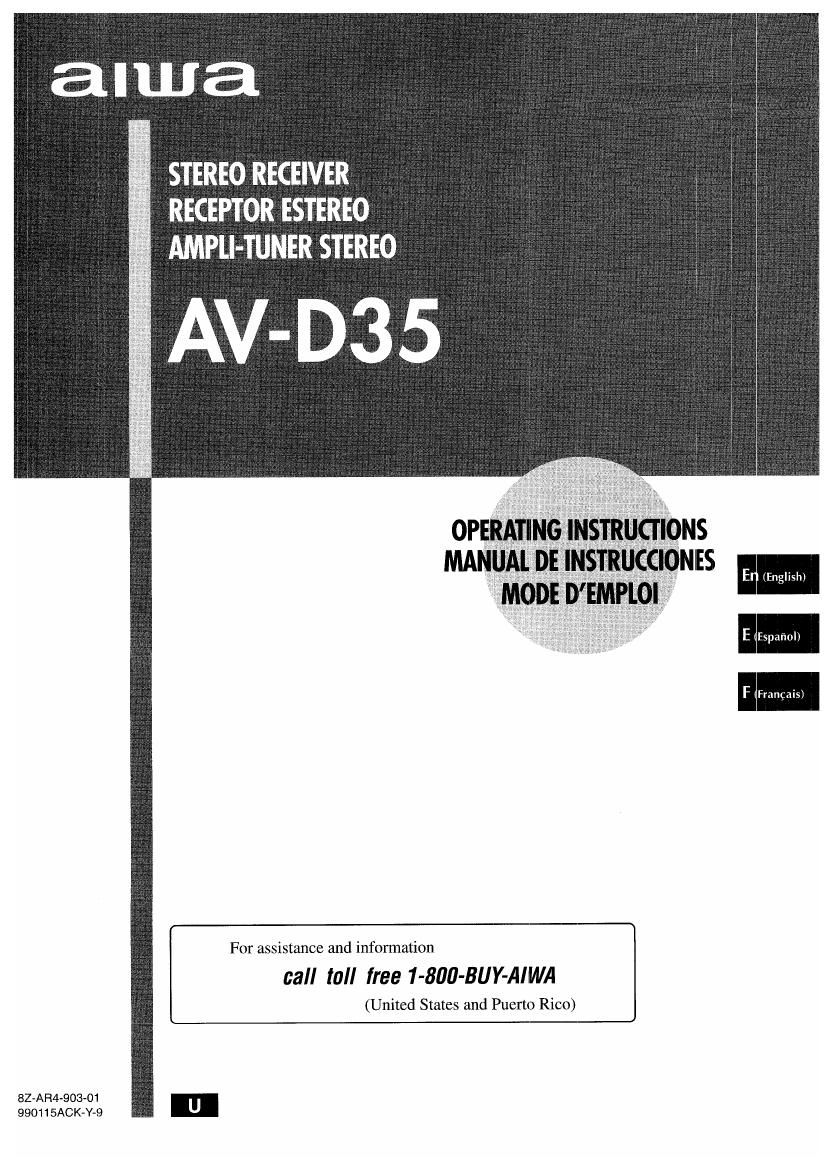

Page 1

E-
E Espafiol)

For assistance and information

call toll free 1-300-BUY-AIWA

(United States and Puerto Rico)

82-A R4-903—01
990115ACK-Y—9

Page 2

ENGLISH

CAUTION

RISK OF ELECTRIC SHOCK
DO NOT OPEN

“CAUTION:T0 REDUCE THE RISK OF
ELECTRIC SHOCK,
DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING T0 QUALIFIED

SERVICE PERSONNEL."
' gamma; mag

Owner’s record

For your convenience, record the model number and serial
number (you will find them on the rear of your unit) in the space
provided below. Please refer to them when you contact your
Aiwa dealer in case of difficulty.

Model No. Serial No. (Lot No.)

AV-D35

I ENGLISH

PRECAUTIONS

Read the Operating Instructions carefully and completely before
operating the unit. Be sure to keep the Operating Instructions
for future reference. All warnings and cautions in the Operating
Instructions and on the unit should be strictly followed, as well
as the safety suggestions below.

mm

1 Water and moisture — Do not use this unit near water, such
as near a bathtub, weshbowl, swimming pool, or the like.

2 Heat —— Do not use this unit near heat sources, including
heating vents, stoves, or other appliances that generate heat.
It also should not be placed in temperatures less than 5°C
(41°F) or higher than 35°C (95°F).

3 Mounting surface -— Place the unit on a flat, even surface.

4 Ventilation — The unit should be situated with adequate
space around it so that proper heat ventilation is assured.
Allow to cm (4 in.) clearance from the rear and the top of the
unit, and 5 cm (2 in.) from each side.
- Do not place the unit on a bed, rug, or similar surface that

may block the ventilation openings.
- Do not install the unit in a bookcase, cabinet, or airtight
rack where ventilation may be impeded.

5 Oblects and liquid entry — Take care that objects or liquids
do not get inside the unit through the ventilation openings.

6 Carts and stands — When placed or
mounted on a stand or cart, the unit
should be moved with care.
Quick stops, excessive force, and
uneven surfaces may cause the unit or
can to overturn or fall.

7 Wall or ceiling mounting — The unit should not be mounted
on a wall or ceiling, unless specified in the Operating
Instructions.

MM

1 Power sources — Connect this unit only to power sources
specified in the Operating Instructions, and as marked on
the unit.

2 Polarization — As a safety feature, some units are equipped
with polarized AC power plugs which can only be inserted
one way into a power outlet. If it is difficult or impossible to
insert the AC power plug into an outlet, turn the plug over
and tw again. If it is not still inserted easily into the outlet,
please call a qualified service technician to service or replace
the outlet. To avoid defeating the safety feature of the
polarized plug, do not force it into a power outlet.

3 Ac power cord
- When disconnecting the AC power cord, pull it out by the

AC power plug. Do not pull the cord itself.

- Never handle the AC power plug with wet hands, as this
could result in fire or shock.

- Power cords should be firmly secured to avoid being
severely bent, pinched, or walked upon. Pay particular
attention to the cord from the unit to the power socket.

- Avoid overloading AC power plugs and extension cords
beyond their capacity, as this could result in fire or shock.

4 Extension cord — To help prevent electric shock, do not
use a polarized AC power plug with an extension cord,
receptacle, or other outlet unless the polarized plug can be
completely inserted to prevent exposure of the blades of the
plug.

5 When not in use — Unplug the AC power cord from the AC
power outlet if the unit will not be used for several months or
more. When the cord is plugged in, a small amount of current
continues to flow to the unit, even when the power is turned
off.

Page 57

REGLAGE DE LA BALANCE DU
NIVEAU DES ENCEINTES

Q o :3
@meo

L’ampli-tuner integre un géne’rateur de signaux de test appelé
se’quenceur de bruit pour faciliter le réglage de la balance des
cinq canaux.

Le se’quenceur tournit un signal qui passe d’un canal a I‘autre,
permettant ainsi d‘effectuer simplement un réglage du niveau
sonore pour obtenir le meme niveau apparent pour chaque canal
a la position d'écoute.

1 Sélectionnez le mode Dolby Pro Logic en fonction
du type et de l'emplacement actuel de vos
enceintes (voir page 15).

2 Maintenez la touche MANUAL SELECT de la
télécommande enfoncée pendant environ deux
secondes iusqu’a ce que “I.” de “IJR OdB" se
mette a clignoter.

Un signal est envoyé a chaque canal dans I’ordre suivant:

Mode DOLBY PRO LOGIC NORMAL ou WIDE
‘—__

L/Fl OdB (Enceinte avant gaucl‘ie)’1

CEN OdB (Enceinte centrale)

L/R OdB (Enceinte avant droite)“

S-R OdB (Enceinte surround droite)"2

SVL OdB (Enceinte surround gauche)”2

Mode DOLBY PRO LOGIC PHANTOM
L/Ft 0dB’“—> L/R OdB“

E:S-L OdB‘24— S-R DdB'2:|

Mode 3 STEREO NORMAL ou WIDE

E L/R 0dB“—> CEN MB —> L/R 0013"]

“L" ou “Ft" clignote pour incliquer I’enceinte avant d’ou sort Ie signal
detest.

Le signal de test est tourni en méme temps par les enceintes
surround gauche et droite.

m

3 Aiustez le niveau sonore de l’enceinte centrale
et des enceintes surround.
Quand “CEN”, “S-L” ou "S-R" clignote sur I’afiicheur, appuyiaz
sur la touche UP ou DOWN pour que Ie niveau sonore de
I’enceinte centrale ou des enceintes surround corresponds a
celui des enceintes avant,

La balance des enceintes avant peut étre également ajustée
quand “L/Fl" est affiché.

4 Appuyez une nouvelle fois sur la touche MANUAL
SELECT pour arréter Ie signal.

Lorsque vous ajustez la balance des enceintes pour Ie Dolby
Pro Logic, celle des modes DSP et 5.1 CH change également.

A propos des canaux

Les enceinles gauche et droite oréent I’effet stéréo.
L‘enceinte centrale permet d’obtenir un positionnement plus
precis du son sur un large champ sonore.

Les enceintes surround arriere augmentent Ia “profondeuf’ du
champ sonore.

Pour changer Ie temps de retard des enceintes surround
lorsque le mode Dolby Pro Logic est utilisé

Les enceintes surround reproduisent Ie son une fraction de
seconds apres les enceintes avant. Le retard est initialement
régié sur 20 ms (millisecondes).

Pour changer Ie temps de retard standard, appuyez de facon
re'pe'te’e sur la touche MANUAL SELECT pour que ‘TlME20ms”
soit affiché. Appuyez ensuite sur la touche UP ou DOWN. A
chaque pression sur une de ces touches, Ie temps de retard
change comme suit.

C15ms+>20ms+>30m53

Pour ajuster la balance des enceintes pendant l’écoute
d’une source (modes Dolby Pro Logic et 5.1 CH)

La balance des enceintes peut étre changée une fois qu’elle a
été réglée avec le séquenceur de bruit. La balance peut étre
changée quand Ie systems Dolby Pro Logic est active ou la
function 51 CH sélectionnée.

1 Reproduisez un disque ou une cassette video enregistré avec
le Dolby Pro Logic ou Dolby Digital Surround.

2 Appuyez de facon répéiée sur la touche MANUAL SELECT
pourque “UR", “GEN”, “S-L” ou “S-Fl" apparaisse sur I’afficheur.

3 Appuyez sur la touche UP ou DOWN pendant que le nom de
l’enceinte que vous voulez re'gler est afliché‘

FRANcAIs 16
